Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | 5000Ton |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 320000USD-390000USD |
Ambalaj bilgileri: | Konteynerler |
Teslim süresi: | 60 gün |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 50 takım |
İsim: | Soğuk Dövme Hidrolik Pres | Baskı yapmak: | 5000 Ton |
---|---|---|---|
çalışma basıncı: | 80 Mpa | çalışma masası boyutu: | 1250x1250mm |
servo motor: | 60x3 KW | gün ışığı: | 1100 mm |
Vurgulamak: | 80Mpa Hidrolik Pres Makinaları,5000ton Hidrolik Pres Makinaları,Soğuk Dövme Hidrolik Pres 1250x1250mm |

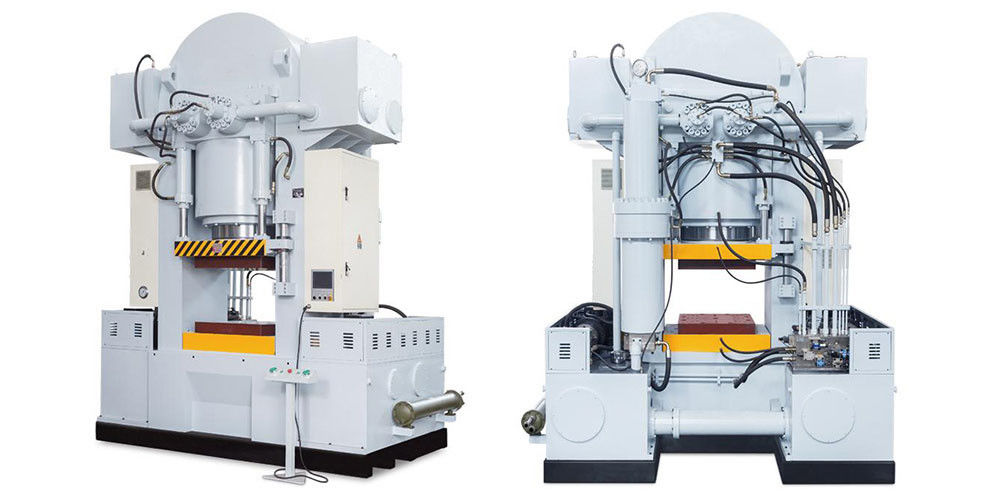

5000Ton YAPIŞMAZ TAVA TAVA SOĞUK DÖVME HİDROLİK PRES
5000T soğuk dövme hidrolik pres, esas olarak indüksiyonlu alt kap, yapışmaz kap için kullanılabilir.Basınç altında iki metali birbirine bastırın.Çift tabanlı kap, ısı kaynağı katmanına temas eder ve ısıyı hızlı bir şekilde aktarır, bu da ısı ve sıcaklık dağılımını tek tip hale getirebilir.Tencerenin içindeki tabaka pürüzsüzdür, aşınmaya dayanıklıdır, paslanması kolay değildir ve insan sağlığına zararlı bileşikler üretmez.
Başvuru:
Ana Özellikler:
1.Çerçeve kaynaklı çerçeve yapısıdır, kuvvet durumu makul, tasarım güvenlik faktörü yüksektir ve hizmet ömrü 15 yıldan fazla olabilir. |
2. Tam yük altında, tabla deformasyonu sadece 0,5~1mm/m'dir ve yüksek hassasiyetli bastırma sağlar. |
3.Ana silindir, silindir contasının güvenilir ömrünü büyük ölçüde artırabilen uluslararası gelişmiş sızıntı önleyici kompozit sızdırmazlık teknolojisi ve metal genleşme halkası sızdırmazlık teknolojisini benimser. |
4.Silindir pistonu, silindirin aşınma direncini ve güvenilir ömrünü artıran gelişmiş kompozit bimetal kaynak teknolojisini benimser ve hizmet ömrü 30.000.000 defadan fazla ulaşabilir. |
5.Hızlı silindir teknolojisi, hiçbir güç ve hızlı aşağı inme gerçekleştiremez, iş verimliliğini artırabilir ve enerji tasarrufu sağlayabilir. |
6.Servo yağ pompası sistemi, servo motorun hızlı kademesiz hız düzenleme özelliklerini ve büyük enerji tasarrufu potansiyeli getiren hidrolik yağ pompasının kendi kendini düzenleyen yağ basıncı özelliklerini birleştirir ve enerji tasarrufu oranı ulaşabilir. %30-80'e kadar. |
Veri Sayfası
nÖ | İsim | parametreler |
1 | modeli | 5000Ton |
2 | nominal kuvvet | 50000KN |
3 | Hidrolik çalışma basıncı, Mpa | 80 Mpa |
4 | Pres plakası malzemesi | Çelik |
5 | Ana silindir stroku | 350 mm |
6 | gün ışığı | 1100 mm |
7 | Ana Silindir adet | 1 |
8 | Çerçeve tipi | Çerçeve yapısı |
9 | Ejeksiyon Silindir Gücü | 500 KN |
10 | ejeksiyon vuruşu | 0-350 mm |
11 | servo motor | 60x3 kw |
12 | Maksimum hız plakası kaldırma | 200 mm/sn |
13 | Plaka kapatma hızı | 200 mm/sn |
14 | Plaka çalışma hızı | 5-19 mm/sn |
15 | makinenin ağırlığı | 70 Ton |
16 | çalışma masası boyutu | 1250x1250 mm |
17 | Boyutlar | 3380x1980x4390 mm |
Yapısal bileşenler
1. Hidrolik pres makinesi, yerleşik tip çerçeve yapısına sahiptir ve bir ana makine ve bir kontrol mekanizmasından oluşur.Ekipman bütün bir çerçeve, elektrik sistemi, hidrolik sistemden oluşur.
2. Kontrol mekanizması, bir hidrolik sistem, bir elektrik kontrol sistemi, bir strok sınırlama cihazı, boru hatları, bir elektrik kontrol kutusu ve diğer yardımcı parçalardan oluşur.Elektrik sistemi ve hidrolik istasyon, tüm eylemlerin prosedürünü gerçekleştirmek için yağ boruları ve kurşun teller yoluyla birbirine bağlanır.

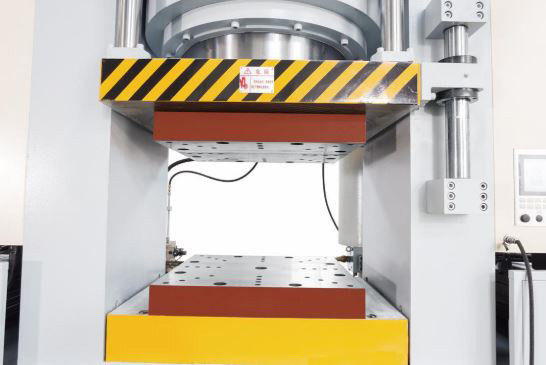

3. Slaydın ana gövdesi # 45 çelik bütün levhadır.Sürgünün alt plakası, yeterli sertlik ve sağlamlık sağlayan bütün bir çelik plakadır.Sürgünün yönlendirmesi, yüksek hassasiyet ve sağlamlık sağlayan dört köşeli ve sekiz sürtünme yüzeyli kılavuz raylı yan yana kama stilidir.Ayarlamadan sonra hiçbir hassasiyet farkı oluşmaz, hassasiyet iyi korunur ve yük-sapma direnç kapasitesi güçlüdür, bu da kızağın çalışma hassasiyetini, sürgünün büyük bir eksantrik yüke dayanabilmesini ve sürgünün gıcırdama olmadan sorunsuz çalışmasını sağlar.Slaytın yanındaki kılavuz ray, bakır bazlı alaşımdan yapılmıştır, kılavuz ray yağının sızıntı yapmadığından emin olmak için yay şeklindeki yağ yuvası yapısını benimser, slaydın aşınma önleyici özelliğini arttırır.Kılavuz ray üzerinde otomatik yağ dolumu için özel tasarlanmış yağ doldurma delikleri, altında yağ lekesini önlemek için yağ alma kutusu vardır.
Hidrolik Kontrol Sistemi
1. Hidrolik kontrol sistemi esas olarak, bakım platformu olarak tasarlanmış, düzenli bir görünüme sahip ve bakımı kolay olan ekipmanın yanına yerleştirilmiştir.Hidrolik sistem, bir yağ deposu, bir hidrolik ana kontrol sistemi, bir pompa istasyonu, bir manometre, bir süzgeç ve diğer aksesuarlardan oluşur.Esas olarak boru hatları aracılığıyla bütün bir hidrolik kontrol sistemine bağlanırlar.
2. Hidrolik sistem esas olarak orantılı ve servo yakın döngü kontrolü, çift destek koruma kontrolü vb. ile karakterize edilir.
3. Yağ deposu, yağ sıcaklığının izin verilen aralıkta kontrol edilmesini sağlamak için zorla soğutma filtreleme sistemi (endüstriyel plaka tipi su soğutma cihazı, dolaşan su ile soğutma, yağ sıcaklığı ≤55 ℃, makinenin 24 saat içinde sürekli olarak basabildiğinden emin olun) ayarlandı. .Yağ sıcaklığı uyarı tipi: 40°C'ye kadar yağ, dokunmatik ekranda sıcaklık uyarısı görünür, cebri soğutma sistemi otomatik çalışır.55℃'ye kadar yağ, motor durur, çalışma durur, dokunmatik ekranda sıcaklık uyarısı görünür.
4. Sürgü basıncı, bir oransal basınç valfi ve bir manuel uzaktan ayarlı basınç valfi kullanılarak düzenlenir;2 mod serbestçe değiştirilebilir.(Sistemde, basınç kontrol kararlılığını daha iyi artırabilen servo kontrol basıncı ve akış dalgalanması için bir hızlanma ve yavaşlama cihazı kuruludur.) Oransal düzenleme modundaki basınç, doğrudan dokunmatik ekranda ayarlanır ve görüntülenir.Basınç görüntüleme hassasiyeti 0.1Mpa'dır ve basınç kontrol hassasiyeti ±0.3Mpa'dan azdır.
