Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | 500T |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 45000-8-75000USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 25 gün |
Ödeme koşulları: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Yetenek temini: | 50 takım |
İsim: | Kompozit Malzeme SMC BMC Bir Kez Hidrolik Pres Makinesi Şekillendiriyor | Baskı yapmak: | 1000 ton |
---|---|---|---|
gün ışığı: | 2600 mm | Felç: | 2000 mm |
Çalışma masası boyutu: | 3400*2600 mm | Temel derinliği: | 1400 mm |
Vurgulamak: | BMC Hidrolik Şekillendirme Pres Makinesi,1000Ton Hidrolik Şekillendirme Pres Makinesi,SMC hidrolik güç pres makinesi |

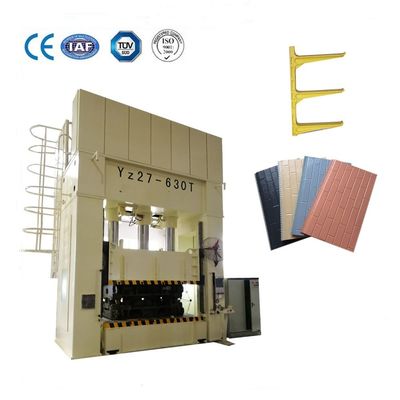

Kompozit Malzeme SMC BMC Bir Kez Hidrolik Pres Makinesi Şekillendiriyor
SMC BMC Hidrolik Pres, hidrolik kompozit kalıplama presi olarak da adlandırılır, SMC, BMC, FRP, GRP ve benzeri gibi kompozit malzemelerin sıkıştırılarak kalıplanmasında uygulanır.SMC Forming preslerimiz ve preslerimiz, kompozit endüstrisine üstün üretim yeteneklerinin yanı sıra onarım ve yükseltme seçenekleri sunar.Yeni gümrüklü hidrolik kalıplama presleri tedarik ediyoruz ve ayrıca tüm marka ve modellerin mevcut sıkıştırma kalıplama presleri için kapsamlı bir onarım ve yükseltme seçenekleri listesi sunuyoruz.Hidrolik kalıplama preslerimiz, çok çeşitli yenilikçi otomotiv, havacılık, endüstriyel vb.
Makine Özellikleri
1. Esas olarak termoset (FRP) plastiklerin ve termoplastik ürünlerin bütünleşik şekillendirilmesi için kullanılır.SMC, BMC, DMC, GMT ve diğer yığın ve levhaların şekillendirilmesi için uygundur.
2. Hidrolik sistem, bakım platformu, çevre dostu, düşük gürültü ve kolay bakım ile üstte kurulur.
3. Çok aşamalı yavaş hız basınç oluşturma, makul ayrılmış egzoz süresi.
4. Yüksek basınçlı yavaş açılan kalıp fonksiyonu ile, yüksek ürünler için uygundur.
5. Sistemin hızlı tepkisi, sayısal kontrol sistemi.
Uygulamalar
Bu makine esas olarak kompozit malzeme kalıplama için uygundur;ekipman iyi bir sistem sağlamlığına ve yüksek hassasiyete, yüksek ömre ve yüksek güvenilirliğe sahiptir.Sıcak pres şekillendirme prosesi günde 3 vardiya üretimi karşılamaktadır.
Makine Parametreleri
bentem | Birim | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Baskı yapmak | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Maks.sıvı basıncı | mpa | 25 | 25 | 25 | 25 | 25 | 25 |
gün ışığı | mm | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Felç | mm | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Çalışma masası boyutu | mm | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Yerden yükseklik | mm | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Temel derinliği | mm | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
Hızı azalt | mm/sn | 300 | 300 | 300 | 300 | 300 | 300 |
çalışma hızı | mm/sn | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 |
dönüş hızı | mm/sn | 150 | 150 | 150 | 150 | 150 | 150 |
Toplam güç | kW | 175 | 130 | 120 | 100 | 90 | 60 |
Ana Gövde
Tüm makinenin tasarımı, bilgisayar optimizasyon tasarımını benimser ve sonlu elemanlarla analiz eder.Ekipmanın gücü ve sağlamlığı iyidir ve görünüm iyidir.Makine gövdesinin tüm kaynaklı parçaları, kaynak kalitesini sağlamak için karbondioksit ile kaynaklanmış yüksek kaliteli çelik değirmen Q345B çelik levha ile kaynaklanır.
silindir
Parçalar | Fyemek |
Silindir Namlu |
|
Piston kolu |
|
Mühürler | Japon NOK marka kaliteli sızdırmazlık halkasını benimseyin |
Piston | Bakır kaplama ile yönlendirilir, iyi aşınma direnci, silindirin uzun süreli çalışmasını sağlar |
sütun | |
Kılavuz sütunlar (sütunlar) C45 sıcak dövme çelikve 0,08 mm sert krom kaplama kalınlığına sahiptir.Ve sertleştirme ve tavlama işlemi yapın. | Kılavuz manşon, aşınmaya daha dayanıklı olan ve makinenin stabilitesini artıran bakır kılavuz manşon kullanır. |
Servo Sistem Bileşimi
İsim | modeli | Resim | Avantaj |
HMI | Siemens | Düğmenin ömrü sıkı bir şekilde test edilmiştir ve 1 milyon kez basıldığında zarar görmez.
Ekran ve makine arızası yardımı, ekran işlevlerini açıklama, makine alarmlarını açıklama ve kullanıcıların makine kullanımında hızlı bir şekilde ustalaşmasına yardımcı olma |
|
PLC | Siemens | Elektronik cetvel toplama hattı, güçlü anti-parazit özelliği ile bağımsız olarak işlenir
Servo sürücünün dijital kontrolü ve sürücü ile entegrasyon |
|
Servo Sürücü | YASKAWA | Genel bara kondansatörü tamamen yükseltildi ve daha geniş sıcaklık uyarlanabilirliği ve daha uzun hizmet ömrüne sahip kapasitör kullanıldı ve teorik ömür 4 kat arttı;
50Mpa'daki yanıt 50ms'dir, basınç aşımı 1.5kgf'dir, basınç tahliye süresi 60ms'dir ve basınç dalgalanması 0.5kgf'dir. |
|
Servo Motor | FAZ Serisi | Simülasyon tasarımı Ansoft yazılımı tarafından gerçekleştirilir ve elektromanyetik performans üstündür; Yüksek performanslı NdFeB uyarımı kullanarak, demir kaybı küçüktür, verimlilik daha yüksektir ve ısı daha küçüktür; |
Güvenlik aygıtı
Foto-Elektrikli Güvenlik Ön ve Arka |
TDC'de Slayt Kilitleme |
İki Elle Çalıştırma Standı |
Hidrolik Destek Sigorta Devresi |
Aşırı Yük Koruması: Emniyet Valfi |
Sıvı Seviye Alarmı: Yağ seviyesi |
Yağ sıcaklığı Uyarısı |
Her elektrikli parçanın aşırı yük koruması vardır |
Güvenlik blokları |
Presin tüm hareketlerinde güvenlik kilidi işlevi vardır, örneğin hareketli çalışma masası, minder başlangıç konumuna dönmedikçe çalışmayacaktır.Hareketli çalışma tablası basarken slayt basamıyor.Çakışma işlemi gerçekleştiğinde, dokunmatik ekranda alarm gösterilir ve çakışmanın ne olduğunu gösterir. |
