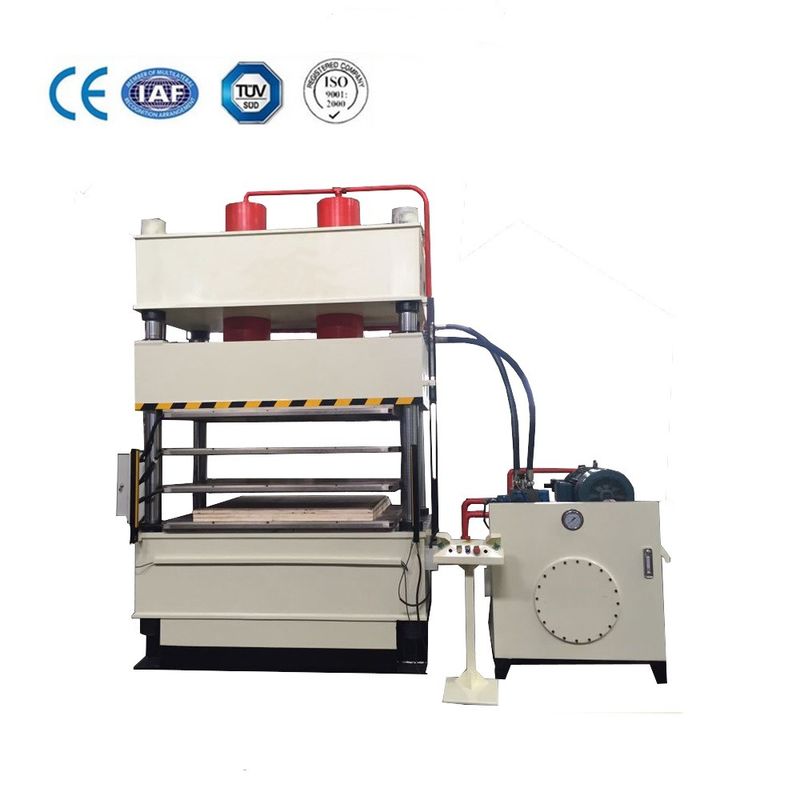

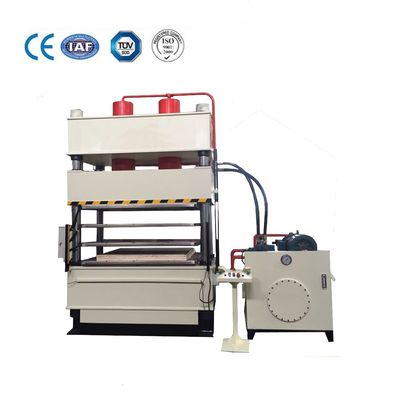

PLC Metal Toz Şekillendirme Hidrolik Pres Metalurji Toz Hidrolik Pres 500Ton

Metal Tozu Şekillendirme Hidrolik Pres Toz Metalurjisi Hidrolik Pres

Toz metalurjisi hidrolik pres ayrıca kuru toz oluşturan hidrolik pres olarak da adlandırılır.Bu hidrolik pres serisi, hızlı şekillendirme, düşük güç tüketimi, tek tip ürün yapısı ve iyi mukavemet ile esas olarak hidroliktir.

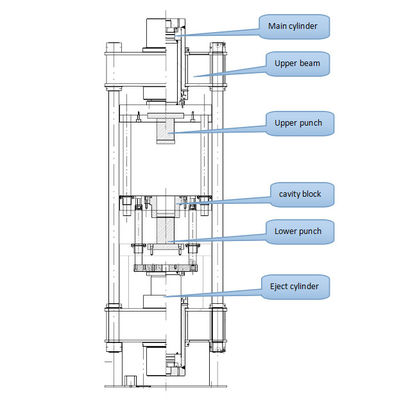

Kalıp Çerçevesi

1) Kalıp tabanı, yeterli çelik ve uygun hassasiyet sağlamak için dövme, tornalama ve ince öğütme yoluyla esas olarak 40Cr ve 45 # çelikten yapılmıştır.Kılavuz yüzey, yüzeyi bakır kılavuz manşon gibi aşınmadan korumak için malzeme farklılaşmasını benimser.Cr ile.

2) Kalıp çerçevesinin üst kalıp kısmı tek bir üst zımbadır ve üst zımba doğrudan üst zımba kızağına sabitlenir;dişi kalıp negatif şablonda sabitlenir ve presleme işleminde hem aktif yüzer bastırma hem de zorlanmış yüzer bastırma gerçekleştirilir.Keyfi olarak seçilen, "tozlama", yüzer bastırma, basınç tutma gecikmesi, basınç tahliye gecikmesi vb. Basıldığında gerçekleştirilebilir.Tozu hareket ettirirken, üst ve alt yüzen negatif kalıplar, üst zımba ile senkronize olarak yüzer.

3) Kalıptan çıkarma yöntemi, seçim için genel kalıptan çıkarma ve koruma kalıptan çıkarmaya sahiptir;dişi kalıp ve alt kısım aynı anda kalıptan çıkarılır ve dişi kalıp, kalıbı doğrudan serbest bırakmak için aşağı çekilir ve dişi kalıbın aktif kalıptan ayrılması, ürünün kolayca zarar görmesini önlemek için faydalıdır.

4) Besleme yüksekliği, ürün presleme yüksekliği ve kalıptan çıkarma konumu, konumu ve PLC program kontrol doğruluğunu ve mekanik cihaz limitini algılamak için yer değiştirme sensörünü kullanır.

5) Yüzer plaka ile kalıp çerçevesinin boşluk bloğu arasındaki bağlantıya metalik olmayan bir kompozit malzeme monte edilir ve kompozit metalik olmayan malzeme besleme pabucu ve depolama hunisinde izole edilir ve tüm metal parçalar hammadde tozu ile temas halinde değil.

Besleme sistemi

1. Besleme sistemi 6 hazneye sahip olacak ve her bir hazne farklı hammadde yükleyecektir.

2. Hazne döndürülebilir ve iyi bir sızdırmazlığa sahiptir.

3. Hammaddelerin otomatik yüklenmesi, her 5-10 vuruşta bir.

4. Hazne çalışma miktarı birlikte çalışarak HMI, 1,2,3 …10 üzerinde ayarlanabilir.

5. Makinenin üstüne altı büyük hazne kurulacak, her hazne 15 Kg toz yükleyebilir.

sütun

Kılavuz kolonlar (sütunlar) C45 sıcak dövme çelikten yapılacak ve 0,08 mm sert krom kaplama kalınlığına sahip olacaktır.Ve sertleştirme ve tavlama işlemi yapın.

Üretim Standartları

Ana Gövde

Tüm makinenin tasarımı, bilgisayar optimizasyon tasarımını benimser ve sonlu elemanlarla analiz eder.Ekipmanın gücü ve sağlamlığı iyidir ve görünüm iyidir.Makine gövdesinin tüm kaynaklı parçaları, kaynak kalitesini sağlamak için karbondioksit ile kaynaklanmış yüksek kaliteli çelik değirmen Q345B çelik levha ile kaynaklanır.

silindir
