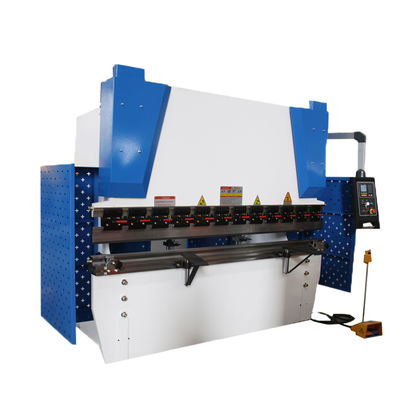

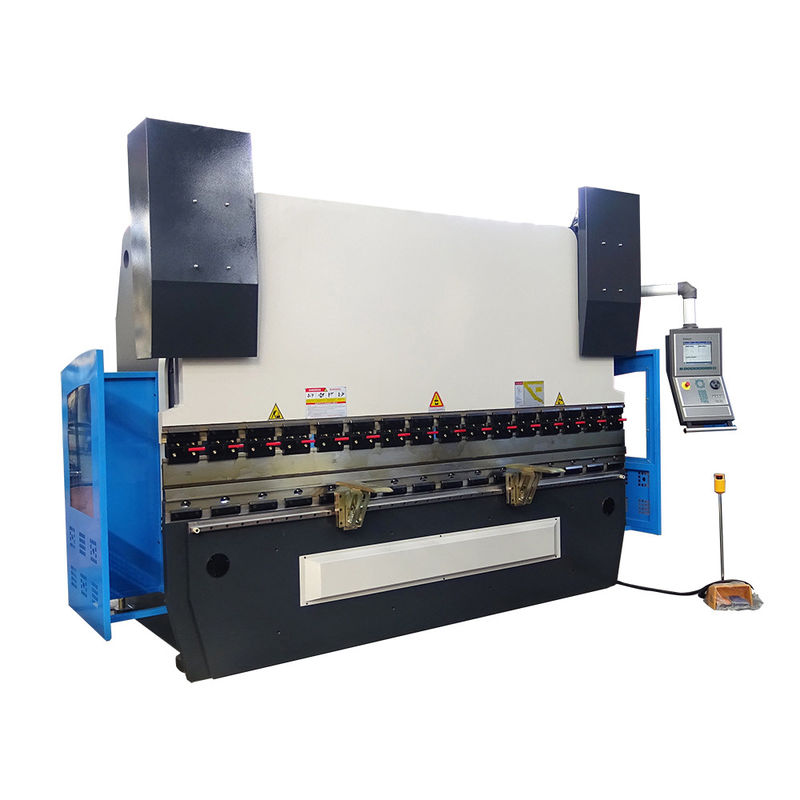

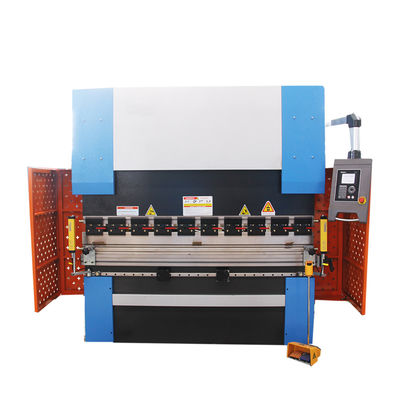

Name: Paslanmaz Çelik Levha CNC Hidrolik Abkant Ce 1000 KN
Brand: YUAN
SKU: WC67K-100T/3200
Price: 14000 USD

Ana sayfa Ürünler CNC Hidrolik Abkant Pres

Paslanmaz Çelik Levha CNC Hidrolik Abkant Ce 1000 KN

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUAN
Sertifika:	CE,ISO,UV
Model numarası:	WC67K-100T/3200

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	14000-18000USD
Ambalaj bilgileri:	tahta kutu
Teslim süresi:	25 gün
Ödeme koşulları:	T/T, L/C
Yetenek temini:	50 takım

İletişim

Detaylı ürün tanımı

Takım tezgahı modeli:	WC67K-100T/3200	Nominal basınç:	1000 KN
Bükme uzunluğu:	3200 mm	Boğaz:	320 mm
Maksimum Açılış:	400 mm	Slayt Kontur:	200 mm
Vurgulamak:	Paslanmaz Çelik CNC Hidrolik Abkant Pres , Ce CNC Hidrolik Abkant Pres , 1000 KN Çelik Levha Abkant Pres

CE Belgesi Paslanmaz Çelik Levha Pres molası, İndirim için Çelik Metal Hidrolik Abkant

Katlanmış sac bükme makinesi, üst ve alt kalıbın farklı şekillerini kullanarak yüksek üretkenliğe ve yüksek çalışma doğruluğuna sahiptir, çeşitli şekillerde bükülebilir eserlere bükülebilir, bir seferde inme, çok sayıda sonra sac bükme şekillendirme olabilir. bükme, ilgili ekipmanla donatıldığında iş parçasının şeklinde daha karmaşık hale gelebilir, ayrıca bir zımba yapabilir.

Ürün yapısı
1. UG (sonlu elemanlar) analiz yöntemini kullanma, bilgisayar destekli optimizasyon tasarımı, güzel görünüm.
2. Makine, işin plaka kalınlığındaki değişikliklerden veya ciddi aşırı yük kazasının neden olduğu "V" oluğunun yanlış seçiminden kaynaklanmayacağından emin olmak için yeterli güç ve sertlik, hidrolik şanzıman ile çelik levha kaynak yapısını benimser. , makine istikrarlı bir çalışma, kullanımı kolay, küçük gürültü, güvenli ve güvenilir özelliklere sahiptir.
3. Seri üretim sırasında bükülme açısının tutarlılığını sağlamak için kayar bloğun alt ölü noktaya tekrarlanan konumlandırma doğruluğunu sağlamak için yağ silindirine mekanik bir blok yerleştirilmiştir.
4. Dahili stresi ortadan kaldırmak için entegre tavlama benimsenmiştir ve makine çerçevesi, yağ silindirinin, kılavuz rayın ve çalışma masasının montaj yüzeyinin hassasiyetini sağlamak için CNC zemin delme ve freze makinesi tarafından işlenir.
5. Tüm çerçeve paslanmalı ve pas önleyici boya ile püskürtülmelidir.

Çalışma kaydırıcı yapısı
1. Makine hidrolik ve elektrik kontrolünü benimser, kayma vuruşu istendiğinde ayarlanabilir ve inching, yarı otomatik, otomatik vb. gibi eylem özelliklerine sahiptir. İnching özelliklerinin kullanılması kalıp testi ve ayarını kolaylaştırabilir.
2. Yukarı hareket eden bükme makinesi tasarımı, aynı anda çalışan çift yağ silindiri, dengeli çalışma, kullanışlı, güvenli (servo motor, DA41 sistemi ve Açı programlama ile donatılmış Y ekseni silindir strokunu ayarlar).
3. İş parçasının doğruluğunu sağlamak için perdahlama işlevi sırasında ölü noktanın alt kısmında.
4. İlgili ulusal standartlar koşulunda, artı veya eksi 45´lik bükme açısı hassasiyeti (standart JB/ t22572-2011)
5. Yavaş iniş kontrolü fonksiyonu ile operatör iş parçasını daha iyi kontrol edebilir.

hidrolik sistem
1. Hidrolik sistem (Bosch rexroth, Almanya) hızlı aşağı kayma, yavaş aşağı kayma, çalışma hızı bükme, hızlı geri dönüş ve yukarı ve aşağı işleminde kızağın hızlı durma eylemlerini gerçekleştirebilir.
2. SUNNY dişli pompa, yüksek basınca ve düşük gürültüye dayanabilen yağ pompası için benimsenmiştir.
3. Petrol boru hattı, Alman süngü eklemi ve galvanizli soğuk çekilmiş boru kombinasyonunu benimser ve yağ sızıntısı olgusunun üstesinden gelmek için sızdırmazlık halkasının değiştirilmesi gerekmez.
4. Japon NOK şirketi, iyi sızdırmazlık performansı, güvenilir çalışma ve uzun hizmet ömrü ile sızdırmazlık halkası olarak seçilmiştir.
5. Makine, nominal yük altında sürekli çalışabilir, hidrolik sistemde sızıntı yoktur ve yüksek hassasiyetle sürekli olarak stabildir.

Kaydırıcı senkronizasyon kontrolü
Bükme makinesi slayt vuruş senkronizasyonu, mekanik ve hidrolik senkronizasyon mekanizmasının kullanımı, basit yapı, istikrarlı ve güvenilir, makine gerekli senkronizasyon doğruluğu ile, genellikle uzun süreli kullanımı sürdürmek için düzenli bakıma ihtiyaç duymaz.

Uzak durduktan sonra
1. Servo motor, arka tutucunun ayarını çalıştırır.
2. Geri döndürmez vida, hassas bilyalı vida ile konumlandırılır ve yüksek hassasiyetli lineer kılavuz ray ile desteklenir.
3.H tipi senkron kayış senkron tekerlek tahriki, yüksek iletim doğruluğu, düşük gürültü.
4. Yukarı ve aşağı ayarlanabilir ince ayar durdurma parmağını daha yüksek hassasiyetle benimseyin ve soldan ve sağdan herhangi bir parçaya hareket eden durdurma parmağının hassasiyetini sağlayan kiriş üzerindeki çift doğrusal kılavuz raydan sola ve sağa hareket ettirin.

DA41 sistemi

Kontrol sistemi, Hollanda'daki DELEM şirketinin DA41S kontrol sistemini benimser. Teknik özellikleri aşağıdaki gibidir:
1. X ekseni, arka stop servo motor kontrolü, kontrol hassasiyeti 0.1mm
2. Y ekseni, bükme Açısı servo motor kontrolü, kontrol hassasiyeti 0.01mm
3. Y ekseni derinlik hesabı
4. Makine çalışma süresi sayısı
５.vuruş sayısı
6. Hafıza fonksiyonunu kapatın
7.100 program depolama alanı, her programın 25 çalışma adımı vardır
8. Yüzey sayfasına hızlı erişim, büyük ölçüde uygun makine operatörleri
9. Malzeme kaçış kontrolü ve kalıp parametre ayarı işlevine sahiptir.
10. Yüksek çözünürlüklü LCD sıvı kristal ekran, şık panel tasarımı, kolay kullanım arayüzü
11. Eşsiz kısayol tuşu tasarım konsepti, kalıp programlama ve seçimi, bükme prosesi programlama ve modifikasyonu

İsviçre Cyb-touch 8 çift servo kontrolör

1.İsviçre Cyb-touch 8 çift servo kontrolör

2. Kontrolör kontrolü ve X, Y eksenlerini ayarlayın.

3.Servo sürücü kontrolü X,Y eksenleri.

4.HIWIN vidalı mil ve 0,05 mm hassasiyetle lineer kılavuz ray

5. Ön destek braketi

6.Almanya Bosch Rexroth hidrolik valf bloğu.

7.Almanya EMB boru konnektörü.

8.Almanya Siemens ana motor

9.Fransa Schneider elektrik.

10.Hidrolik ve elektrik aşırı yük koruması

11 Üst ve alt kalıplar(86°,R0.6mm,materail:42CrMo)

parametreler:

Takım tezgahı modeli		WC67K-100T/3200
Nominal basınç		1000 kN
Bükme uzunluğu,		3200 mm
Sütunlar arasındaki mesafe		2600 mm
Boğaz ve ağız derinliği		320 mm
Maksimum açılma yüksekliği		400 mm
Maksimum sistem basıncı		25mpa
Kaydırıcı hareket doğruluğu	Konumlandırma doğruluğu	±0,05 mm
Kaydırıcı hareket doğruluğu	Tekrarlanan konumlandırma doğruluğu	±0,02 mm
Ana motor gücü	Güç	7.5KW
Ana motor gücü	Hız	1500r/dak
CNCsistem	modeli	DA41S
Yağ pompası	modeli	NB3-16
Bükme hassasiyeti	Açı	±1°
Bükme hassasiyeti	düzlük	±0,7 mm/m
