Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | Çelik Işık Direği Kaynak Makinası |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 6800-45600USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 25 gün |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 50 takım |
İsim: | Çelik Işık Direği Kaynak Makinası | Kaynak Yolu: | daldırmalı kaynak |
---|---|---|---|
malzeme: | hafif çelik | kutup çapı: | 340/450/500mm |
kutup şekli: | konik/sekizgen/çokgen | Direk duvar kalınlığı: | 3~6mm |
maksimum uzunluk: | 10/12/14/16m | ||
Vurgulamak: | 3KW Işık Direği Kaynak Makinası,16m Işık Direği Kaynak Makinası,Çelik Boru Kaynak Makinası 500mm |

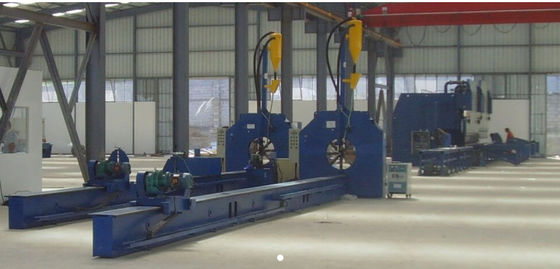

Çelik Işık Direği Kaynak Makinası
Ana makine kafası, çekici gövde ve besleme rafından oluşan bu makine.Çekici gövde, çelik direğin pensini kıstıran küçük araçtaki pens ile hareket ettirildi.Küçük araç hareket ettiğinde, tahrikli çelik direk, küçük pensten büyük pense doğru, Düzenlilik hareket etti.Çelik direğin büyük tarafı araç besleme ile tutuldu, Otomatik dikişi makinenin kafasından yönlendirilebilir tekerleğe zorladı.
Bir anda kaynak makinesi kaynak yapmaya başlar.Bu makine, çoklu tel tozaltı ark kaynağını benimser, lehim otomatik olarak geri kazanılmıştır.Kaynak hattı simetrik ve sinsiydi.Güçlü bir filtreye sahiptir, Bir kez oluşturur ve yüksek kaynak verimliliğine sahiptir.
Kaynak hızı dakikada 2 ila 3 metreye ulaşır, Gaz kaynağının yaklaşık 3 katıdır. Kaynak maliyeti gaz kaynağından daha düşüktür.Şimdi çin ışık direkleri endüstrisinde hızlı kaynak, yüksek verimlilik ve en düşük fiyat ile.
tek parça tip poligon ve daire konik ışık direği için uygundur.otomatik kaynak hattıdır, invertör hızı ayarlanabilir motorlu araba, ışık direğini küçük uçtan büyük uca çekebilir, Hidrolik silindir mekanik zincir boyunca, sonsuz tekerlek, direği kapatmak ve aynı anda kaynak yapmak için sıkıştırma tekerleğini iter.
>IŞIK DİREK
Çeşitli çelik ışık direkleri kaynağı için uygundur;
Yarı otomatik direk kaynağı hızı çok artırır;
İyi ve sağlam kaynak dikişi
>Ana Kaynakçı
Hidrolik ve mekanik direk tutma sistemi;
Senkronize 6-8 adet pres;
Küçük uçtan büyük uca kaynak başlangıcı;
Kaynak sırasında direği düzgün tutun;
>Motorlu araba
Hız ayarlı motorlu;
Direk kelepçesi yüksekliği ayarlanabilir;
Çeşitli boyutlar için büyük çekme kuvveti;
Kılavuz yolu uzunluğu, çeşitli kutup uzunluklarına göre yapılandırılabilir.
Işık Direği Kaynakçısı
Çekme dolly için raflı uzun kılavuz çalışma masası;
Direk kaynağı sırasında direk çekmek için motorlu Dolly;
Hidrolik sıkma ve kaynak ünitesi
(çokgen ve daire direği için 3 takım sıkıştırma tekerlekleri);
Tozaltı Kaynak ve Gaz korumalı kaynak(CO2) Kaynak teli besleme sistemi dahil kaynak sistemi.
Daldırmalı kaynak akı geri kazanım sistemi;
Kaynak sonrası çelik direk sırt destek ünitesi;
Tüm sistem için hidrolik istasyon;
KAYNAK
Çelik ışık direği kaynak makinesine hem Co2 korumalı kaynak hem de Tozaltı kaynak uygulanabilir.
Yeni başlayanlar için tozaltı kaynağı daha kolay olabilir ve kaynak arkı yoktur, operatörün korunması için daha iyidir.
Kaynak dikişini kontrol etmek daha kolaydır.
Co2 kaynağı, normal kaynak atölyesi için daha popüler olabilir.
Ana Kaynak Kafası
8 veya 6 Adet Direk tutuculu, mekanik senkronize;
Her tutucu, Sekizgen veya Konik direk için 3 silindirli olacaktır;
Tutucular, herhangi bir kutup eğim oranı için kaynak sırasında kutup dikişini düzgün bir şekilde bastıracak ve kapatacaktır;
Düz kaynak yapmak için kaynak dikişi yönlendiricisi ile.
Operatör, kaynak dikişi bükülmesine rağmen kaynak noktasını manuel olarak izleyebilir ve ayarlayabilir;
Hem Co2 hem de tozaltı kaynak uygulanabilir;
Kaynak çok kararlı ve hızlı olacaktır;
Kaynakçı Kontrolü
Hidrolik istasyonu başlatın veya durdurun;
Kontrol direği tutucuları açılır, kapanır veya tutulur (kaynakta);
Çelik direk çekme arabası frekans dönüştürücü, kontrol kabininden, hareket hızından ayarlanabilir;
Direk çekme arabası ileri / geri hareket kontrolü;
Kaynak dikişi motorlu kılavuz dikey hareket kontrolü;
Hidrolik assit presleme silindirleri kontrolü;
Hidrolik istasyon açma/kapama kontrolüne yardımcı olun;
Taşıma Arabası
Geri ve ileri kontrol;
Frekans invertörü ile hız ayarlanabilir;
Ağır tahrik dişlisi ve raf, ağır direkler için büyük bir çekme kuvveti oluşturur;
Direk çekme arabası ileri / geri hareket kontrolü;
Direk tutma kelepçesini hızlı ve kolay ayarlayın;
Hidrolik assit presleme silindirleri kontrolü;
Araba geri hareketi için hızlı kavrama (opsiyonel motorlu);
maksimum ışık direği çapı | 340/450/500mm |
kutup şekli | konik/sekizgen/çokgen |
Direk duvar kalınlığı | 3~6mm |
maksimum uzunluk | 10/12/14/16m |
Uygun kutup şekli | konik çelik direk, sekizgen çelik direk veya poligonal direkler. |
Operatör numaraları | 2 kişi |
Kaynak Yolu | yarı otomatik tozaltı ark kaynağı |
Ana Teknoloji Parametresi
Numara | modeli | Değer | Birim |
1 | DİKİŞ UZUNLUĞU | ≤14000 | mm |
2 | MAKS DİKİŞ KALINLIĞI | 5 | mm |
3 | ANA BAŞLIK BOYUTU(L*W*Y) | 1500*480*1645 | mm |
4 | ÇALIŞMA TABLOSU BOYUTU(U*G*Y) | 15500*400*480 | mm |
5 | MAKS DİKİŞ ÇAPI | 500 | mm |
6 | MIN DİKİŞ ÇAPI | 60 | mm |
7 | KAYNAK AKIMI | 630 | A |
8 | YÜRÜME CİHAZ MOTORU | 3 | KW |
9 | YAĞ POMPASI MOTORU | 3 | KW |
10 | KURTARMA MOTORU | 2.2 | KW |
11 | DİŞLİ POMPASI | 25 | ml/r |
12 | MAKS BASINÇ SİSTEMİ | 20 | MPa |
13 | SİSTEM ÇALIŞMA BASINCI | ≤5 | MPa |
14 | MAKİNE BOYUTU | 33000X1600X1650 | mm |
Ana yedek parça tedarikçisi:
|
İSİM | SPEC. | TEDARİKÇİ | ||
1 | DİŞLİ POMPASI | 25 DEPLASMANIN ÜZERİNDE | 1 takım | HUAIYIN | |
2 | DİŞLİ POMPA MOTORU | 3KW | 1 takım | SIEMENS BADE | |
3 | BENCHER | 3KW | 1 takım | SIEMENS BADE | |
4 | REDÜKTÖR | BWD220 | 1 takım | DAJIANG | |
5 | SIZDIRMAZLIKLAR | FULL SETLER | 1 takım | JAPONYA'DAN İTHALAT | |
6 | ELEKTRİK BİLEŞENLERİ | 1 takım | SCHNEIDER | ||
7 | HİDROLİK YAĞ | 46# AŞINMA ÖNLEYİCİ HİDROLİK YAĞ | 1 varil | ŞANGAY(KULLANICI TARAFINDAN ÜCRETLENDİRİLİR) | |
8 | YATAKLAR | 1 takım | |||
9 | HİDROLİK VANA TAKIMI | ÖZEL SİSTEM | 1 takım | HARBİN | |
10 | SİLİNDİR | ÖZEL SİLİNDİR | 1 takım | EV YAPIMI | |
11 | KÜÇÜK ARK KAYNAK MAKİNASI | 630A | 1 takım | EV YAPIMI | |
12 | TEL BESLEME | 1 takım | ŞANGAY | ||
13 | GERİ DÖNÜŞÜM MAKİNASI | 1 takım | ŞANGAY | ||
14 | HAT PANELİ | 1 takım | WUXI |
