Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO |
Model numarası: | P25 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 30000-50000USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 25 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | 30 TAKIM |
İsim: | CNC Taret Delme Makinesi / Otomatik Delik Delme Makinesi / CNC Delme Hidrolik Pres Fiyatı | Dönüş Kuvveti: | 100 KN |
---|---|---|---|
İşlev: | Delik Pres Makinası | Nominal Kuvvet: | 200kn/300kn/500kn |
Vurgulamak: | 500KN CNC Hidrolik Delme Makinesi,Sac Delme Makinesi |

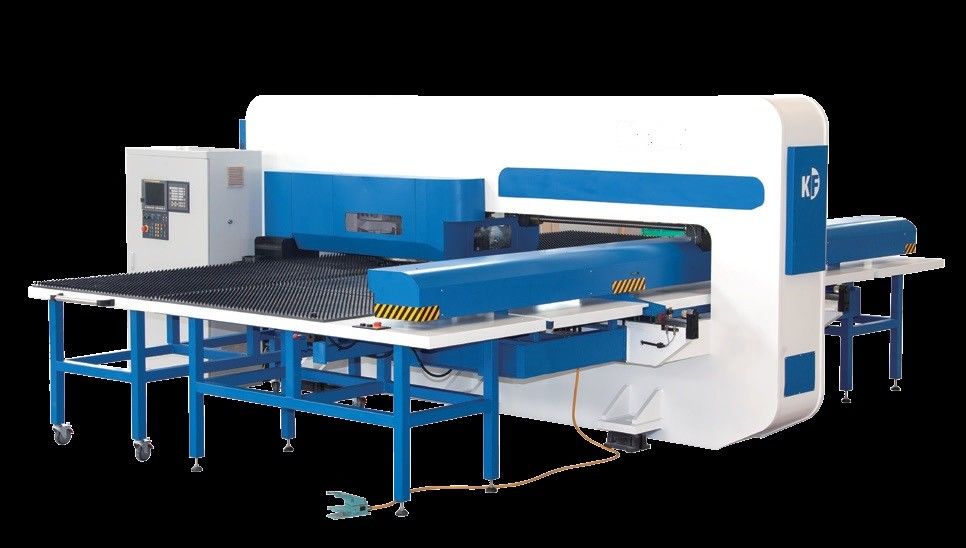

CNC delme makinesi sac delme makinesi 24 istasyon
1. Gelişmiş ve güvenilir Hidrolik tahrik sistemi, farklı metal sac kalınlığına karşılık gelen stroku otomatik olarak seçebilir ve panjur, körleme vb. özel işlemlerini gerçekleştirmek için uygundur. Zımba, otomatik Hidrolik aşırı yük koruma cihazı ile donatılmıştır ve tutarlı baskı kuvvetini garanti eder. Kaliteli ürünler.
2. Zımba, FANUC 0iP kontrol sistemine aittir.
3. Döner takım istasyonları, maks.50.8 delme çapı.
4. Çift taret, takıma ve tarete uzun ömür sağlayan zımba ve kalıbın eş eksenliliğini sağlayan uzun uç yapısına sahiptir. Takım Tezgahı Ekipmanı CNC sac taret delme makinesi
5. İthal pnömatik ve Hidrolik bileşenler, makinenin güvenilirliğini garanti eder.
6. Uzun hareket mesafesine sahip ithal bilyalı vidalar ve lineer kılavuzlar, iletim hassasiyetini sağlar.
7. Sert fırçalı ve çelik bilyeli çalışma masası, makinenin gürültüsünü ve şokunu azaltır ve iş parçasının yüzeyini korur.sac matel delik CNC taret Delme Makinesi
8. Makine, iç gerilimi ortadan kaldırmak için tavlanmış düz yan çerçevedir.
9. Otomatik koruma işlevine sahip kelepçeler, koruyucu bölgede, sürekli çalışma için yalnızca delme hareketi olmadan hareketi tüketir.Döner zımba presi CE / ISO CNC Delme Taret Makinesi
10.Merkezi yağlama cihazı, uzun makine ömrü için eşleme elemanlarının sürtünmesini azaltmak için istenilen noktalara yağlayıcı yağ sağlar.
12. Takım istasyonu düzeni, müşteri için uygun olan ve takım maliyetinden tasarruf sağlayan A, B, C, D'den oluşur.
13.Ortak gereksinim, saha temeli hazırlığı içindir ve makine kurulumu basittir.
SERVO TAHRİK SİSTEMİ
Zımba servosu, güç ve hız sağlayan doğrudan tahrikli bir dişli kutusu kullanır.Bu servo, kullanıcının zımba vuruşunu kademesiz olarak ayarlamasına ve herhangi bir basınç eğrisi gereksinimlerini karşılamasına olanak tanır.
AC zımba servo motor, çeşitli uygulamalar için programlanabilir.
1. Yüksek hızlı uygulamalar. 2. Düşük gürültülü uygulamalar. 3. Şekillendirme uygulamaları. |
|
SAĞLAM ÇERÇEVE YAPISI
YUAN taret zımbası, makinenin kullanım ömrü boyunca sağlamlık ve güvenilirlik için bir O-çerçeve yapısı kullanır.
KALİTELİ ENBİNEERLER Tüm çerçeve konfigürasyonları sahada test edilmiştir ve FEA kullanılarak dayanacak şekilde tasarlanmıştır. |
|
KARIŞIK KÜRESEL VE FIRÇA MASASI
Standart konfigürasyonda, karışık bir bilye ve fırça tablası bulunur.
Yükleme ve boşaltmayı kolaylaştırmak için entegre pnömatik top transfer masası. |
|
LEVHA REÇEL KORUYUCULARI
Sac Sıkışması Koruyucular, deforme olmuş veya bükülmüş tabakaları otomatik olarak algılar ve otomatik olarak
tetiklendiğinde makineyi durdurur. |
|
OTOMATİK KELEPÇE KONUMLANDIRMA
Otomatik Kelepçe Konumlandırma, kurulum süresini ve hataları azaltır ve makine çalışma süresi esnekliği ve üretkenliği sağlar.
|
parametreler:
Kalem
|
birim
|
P-30T
|
P-50T
|
|
Delme Kapasitesi
|
Ton
|
30
|
50
|
|
X Travers Uzunluğu
|
mm
|
2500±10
|
2500±10
|
|
Y Travers Uzunluğu
|
mm
|
1250±10
|
2500±10
|
|
Maksimum sayfa boyutu
|
mm
|
1250*5000
|
1250*5000
|
|
Maksimum sac kalınlığı
|
mm
|
6.35
|
8.35
|
|
Maksimum sac ağırlığı
|
kilogram
|
110
|
160
|
|
X Ekseni Dönüş hızı
|
m/dak
|
120
|
100
|
|
Y Ekseni Dönüş hızı
|
m/dak
|
105
|
80
|
|
Maksimum Travers hızı
|
m/dak
|
128
|
105
|
|
25mm Pitch'te delme hızı
|
Geçmiş/dk
|
450
|
380
|
|
kemirme hızı
|
Geçmiş/dk
|
1200
|
1050
|
|
Araç Türü
|
|
kalın taret
|
|
|
Maksimum Delme Çapı
|
mm
|
88.9
|
||
Takım İstasyon Sayısı
|
|
32/42/52
|
||
Otomatik İndeks İstasyon Sayısı
|
Adet (tip)
|
4(2B+2C)/3(2B+C)/2(B+C)
|
||
Taret Dönme Hızı
|
rpm
|
33
|
33
|
|
Otomatik İndeks Döndürme Hızı
|
rpm
|
100
|
100
|
|
Ram Strok Mesafesi
|
mm
|
0~31
|
0~31
|
|
Çalışma Masaları Boyutu
|
|
Fırça+Destek Topu Seti
|
3
|
|
Sac Kelepçe Sayısı
|
adet
|
3
|
3
|
|
Hava besleme
|
NL/dak
|
250
|
250
|
|
Hava basıncı
|
|
6
|
6
|
|
Kontrol kabini boyutu
|
|
1350*700*2185
|
|
|
CNC Kontrolörü
|
|
Fanuc Oi-PD
|
||
Kontrol Edilebilir Eksen Sayısı
|
|
4
|
||
RAM belleği
|
|
512
|
||
Seri Arayüz
|
|
PS232/RJ45/PCMCIA
|
||
Delme Hassasiyeti
|
|
±0.1
|
||
Makine Boyutu (L*W*H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
Net ağırlık (yaklaşık)
|
|
13500
|
15800
|
