Anhui YUANJING Makine Şirketi
Satış & Destek:
 |
| Menşe yeri: | Çin |
| Marka adı: | YUAN |
| Sertifika: | CE,ISO |
| Model numarası: | 32 İstasyon |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | 17000-29000USD |
| Ambalaj bilgileri: | tahta kutu |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 30 TAKIM |
| Makine tipi: | Delme Makinesi | Güç kaynağı: | Mekanik |
|---|---|---|---|
| nominal kuvvet: | 250 KN | Maksimum kalınlık: | 6 mm |
| Vurgulamak: | Servo Tip CNC Punch Pres Makinası,CNC Taret Punch Pres Makinası |
||

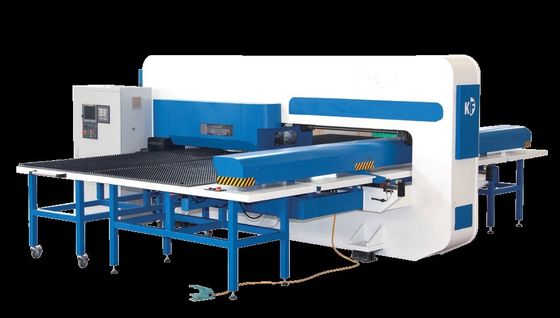

Otomatik İndeksli Servo Tip CNC Taret Punch Pres Makinesi
Ana Özellikler
Yeni T30 taret zımba presleri kapalı tip rijit Çelik konstrüksiyon olarak rijit bir yapı olarak üretilmekte olup, çalışma sırasında minimum sapmaya izin vermek için tasarım ve simülasyon sürecinde sonlu analiz sistemi kullanılmıştır.Delme işlemi sırasında taret ve takımlar arasında herhangi bir sapma olmaz ve takım ömrünü uzatır.T30 serisi taret zımba preslerinin 27 istasyon/700 stroklu ve 33 istasyon/900 stroklu 2 modeli vardır, bu da çok karmaşık sac ürünlerde bile tüm işleri tek seferde bitirmeye yardımcı olur.Böylece T30 taret zımba presleri, optimum maliyetle eksiksiz bir çözüm sunar.
• Tüm eksenlerde Siemens AC servo motorlar
• Tüm eksenlerde lineer kızak sistemi ile yüksek değerli konumlandırma imkanı.
• Köprü tarafında veya Portatif CNC kontrol panelinde platform tipi
• Vakum tablası ve filtreleme ünitesi için CNC kontrol çıkışları/girişleri
• Daha düşük enerji tüketimi ile yüksek vakumlama kapasitesi
• Bağımsız kesim masası sistemi
• Çok kafalı Plazma ve çok kafalı oksi yakıtlı kesim olanakları.
• +/- 0,02 mm konumlandırma doğruluğu.
• +/- 30m/dak konumlandırma hızı.
- 'O' Çerçeve tasarımı, Sonlu Eleman Analizi yazılımı tarafından test edildi, hassas bir şekilde işlendi ve yüksek hassasiyet sağlamak için gerilim giderildi
- 0.001°'lik artışlarla 360°'lik indekslenebilir alet istasyonu ile hidrolik delme
- İsteğe bağlı olarak takılan takımlara bağlı delme, kesme ve biçimlendirme işlemleri - malzemeye göre CNC tarafından kontrol edilir

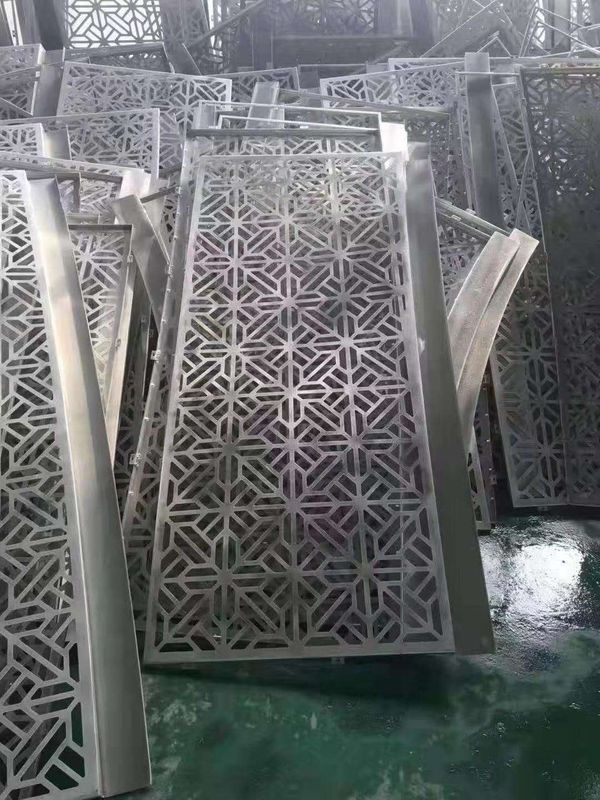

- Sadece 2D bileşenleri değil, aynı zamanda özel aletlerle donatıldığında, bir profil oluşturma işlemi kullanıldığında mümkün olmayan 3D formlar oluşturabilme yeteneğine sahiptir.
- 1 mm aralıkta dakikada 600 vuruşluk yüksek kemirme oranı
- Tüm eksenlerde yüksek çalışma hızlarına ulaşabilen yüksek kapasiteli motorlar ve hassas kılavuzlar

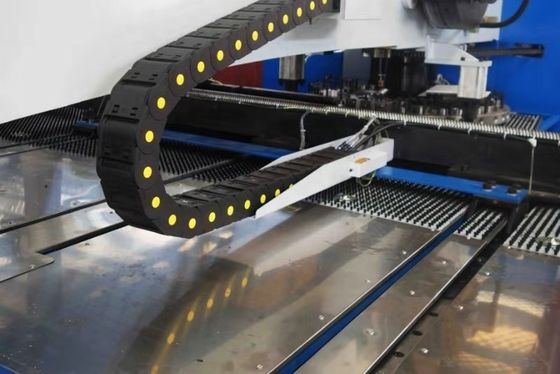

- 8 mm kalınlığa kadar olan levhaları konumlandırabilen iki levha kıskacı ile donatılmış sert kiriş
- 0,04 mm'lik çok hassas tekrarlanabilirlik
- 100kg'dan 1000kg'a kadar CNC tarafından ayarlanan kenetleme kuvveti
- Yeniden konumlandırma özelliği
- Yüksek işlem hızları ve veri aktarım hızları
| Numara. | İsim | parametreler | Birim | Açıklama |
| 1 | Nominal basınç | 300 | KN | 30 (T) |
| 2 | Raf Yapısı | "Ö" | kapalı | |
| 3 | taret yapısı | Kalın | mm | Yukarı:80/aşağı:70 |
| 4 | Kalıp yapısı | 85 serisi uzun odaklı | Uluslararası genel tip | |
| 5 | Kelepçe yapısı / sayısı | Tam yüzer tip | setler | 2 |
| 6 | Otomatik dizin numaraları | setler | 2 (isteğe bağlı) | |
| 7 | Otomatik indeks aktarım modu | Türbin ve solucan | ||
| 8 | Kontrol edilen eksen sayısı | 3/4(X/Y/T/C) | eksenler | Otomatik indeksleme (isteğe bağlı) |
| 9 | Yeniden konumlandırma silindiri | 2 | setler | |
| 10 | Tezgah yapısı | Brushevrensel top karışık | ||
| 11 | Taret istasyonu dağıtımı | ABCD | standart | |
| 12 | Delme doğruluğu | ±0.1 | mm | |
| 13 | Tekrar konumlandırma doğruluğu | ±0.02 | mm | |
| 14 | boğaz derinliği | 1280 | mm | |
| 15 | yumruk vuruşu | 40 | mm | |
| 16 | Maks.delme frekansı | 800 | t/dk | |
| 17 | Maks.işleme plakası boyutu | 2500/5000*1250 | mm | ikincil konumlandırma |
| 18 | Maks.işleme plakası kalınlığı | 6 | mm | |
| 19 | Maks.plaka besleme hızı | 60 | m/dak | |
| 20 | Maks.çap (bir kez delinmiş) | 88.9 | mm | |
| 21 | Maks.iş parçası ağırlığı | 150 | kilogram | |
| 22 | taret dönüş hızı | 30 | devir | |
| 23 | Ana motor gücü | 11 | KW | |
| 24 | Gaz tüketimi | 0.15 | m³/dk | |
| 25 | Gaz basıncı | 0,6 | MPa | |
| 26 | Boyut (U*G*Y) | 5400*5200*2600 | mm | |
| 27 | Ağırlık | ≈12 | T | |
| 28 | CNC sistemi | FANUC OI-PD | ||
| 29 | programlama yazılımı | CNCKAD (gerçek) | ||

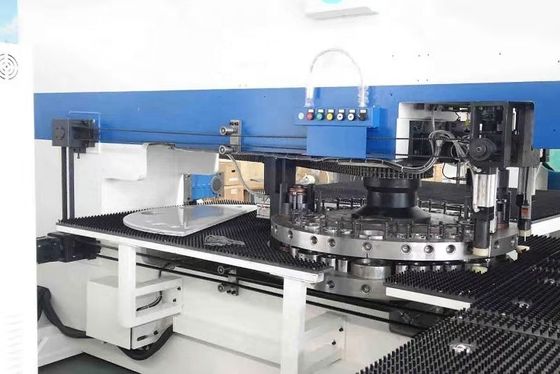

Taret'te tahsis edilen kalıp istasyonu.
| İstasyon Tipi |
Alet Boy(mm) |
16 istasyon Küçük kule |
20 istasyon Küçük kule |
24 istasyon Küçük kule |
32 istasyon Küçük kule |
| A | Φ1.5-φ12.7 | 6 | 8 | 12 | 16 |
| B | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
| C | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
| NS | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
