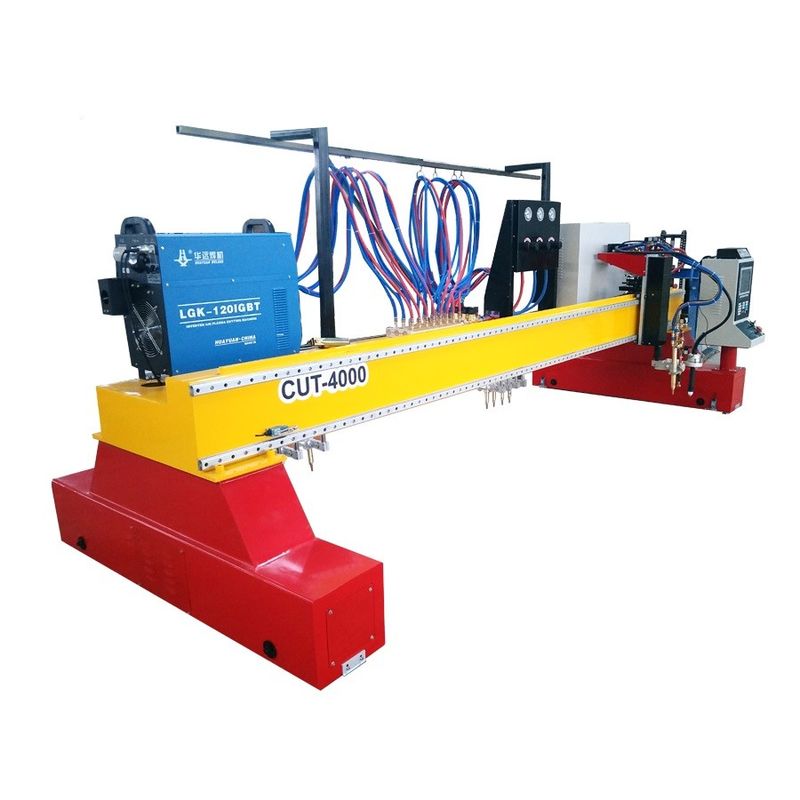

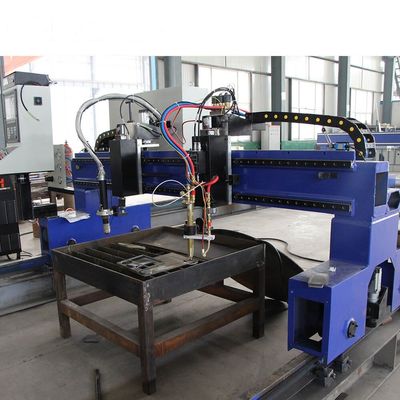

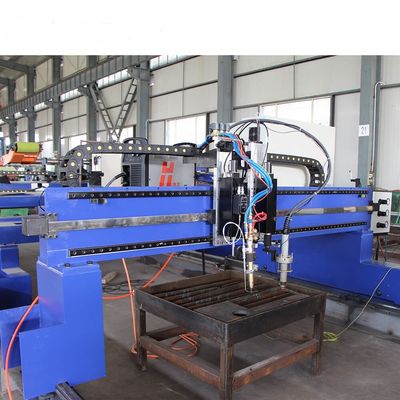

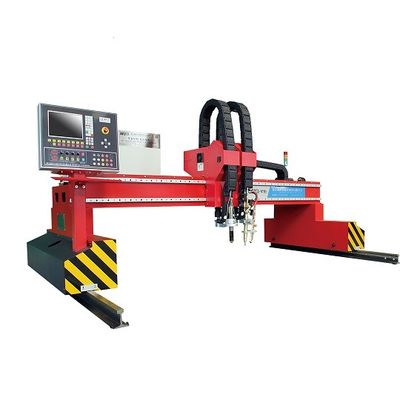

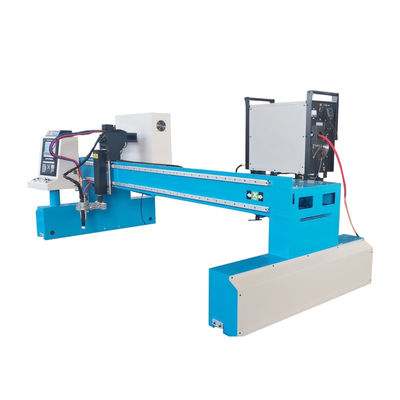

Masaüstü CNC Plazma Kesme Makineleri PM2000 Metal Çelik Taşınabilir Portal

Sac şekli kesme için metal çelik taşınabilir portal masaüstü cnc plazma kesme makinası

1. Ana Özellikler:
1. Yüksek sertlik, yüksek mukavemet, korozyon direnci ve garantili çalışma doğruluğu ile İsveç ESAB, Japonya KOIKE kirişi, stres giderme ve yüzey oksidasyon işlemi yoluyla kare boru yapısını benimsemek.
2. Kesici torç kaldırıcı, hava borularının, tellerin iyi koruma altında olmasını sağlamak için çekme zinciri tipi kablo römorku kullanır;
3. Çapraz kiriş kaldırıcı, yatay yönde bir ana ve çoklu servo hareket yöntemi kullanır, 6 adede kadar cankurtaran, yani 6 kesme torcu monte edilebilir, her kaldırıcı bir kesme torcu ve bir kaldırma mekanizması ile donatılmıştır;
4. Boyuna yönde, iki taraflı tahrik yöntemini kullanarak;
5. Boyuna konfigürasyon, yüksek hassasiyetli raf, özel ağır hizmet demiryolu rayı (NO.40 ray), güvenilir ve doğru bir şekilde çalışır ve makinenin düzgün çalışmasını ve doğruluğunu sağlamak için çalışma yüzeyi bitirme taşlama teknolojisini kullanır.
2. Standart Yapılandırma:
Şangay Fangling F2300 CNC sistemi
X, Y eksenleri doğrusal kılavuz ray kullanır, Z ekseni vidalı mil kullanır
HIWIN vidalı mil ve 0,05 mm hassasiyetle cilalı çubuk
Sabit tip büyük ölçekli işletim sistemi
FASTCAM/SMARTCUT CNC kesim yazılımını benimsemek
Japonya Panasonic P80 kesme kafasını benimsemek
Çift motorla sürülen X ekseni, tek motorla sürülen Y ekseni
Fransa Schneider elektrik
Güvenlik standardı (2006/42/EC)
3. Şangay Fangling F2300 CNC sistemi:
45'e kadar yaygın olarak kullanılan grafik kitaplığı
Grafik ölçekleme, döndürme, yansıtma
Grafik matrisi, aralıklı ve tekrarlayan
Çelik levhanın kalınlığına göre, köşedeki hızı otomatik olarak sınırlayabilir, aşırı yanmayı etkili bir şekilde önleyebilir.
Metrik sistem ile İngiliz sistemi arasında dönüşüm
Grafik çelik levha düzeltme
Koordinat sistemi özelleştirilebilir
Özelleştirilebilir IO
Sistem ve parametre yedekleme, çevrimiçi yükseltme
Tüm Çince / yabancı dil (İngilizce, Japonca, Rusça, Fransızca, diğer özel diller) işlem menüsü, bir klavye geçişi
Satır ve numara seçilebilir
Destek kenar kesme, ofset kesme
Kapanma, kesme noktası koruma hafıza fonksiyonu ile
Dinamik / statik üretim grafik ekranı, grafikler yakınlaştırma / uzaklaştırma, yakınlaştırma durumunda kesme noktasını dinamik olarak izleme
Wentai, TYPEIII, PM2000 ve diğer özel yerleştirme yazılımlarını destekleyin
Dosya depolama: elektronik depolama diski, 1G
Kullanıcı programı alanı: 1G
Kontrol doğruluğu: ± 0.001 mm
4. Ark Voltaj Regülatörü:
Taşınabilir CNC kesme makinesi, hafif portal CNC kesme makinesi için tasarlanmış HP1201 taşınabilir ark voltaj regülatörü.
Kabin paneline gömülebilir, iyi entegrasyon, basit kablolama
Yeni marka tasarımı, SMT (Yüzey Montaj Teknolojisi) ve en son çip tasarımını kullanın
Çeşitli koruma devreleri ekleyerek güvenilirliği ve parazit önleme özelliğini kapsamlı bir şekilde geliştirin
Sıvı kristal ekran, gerçek zamanlı görüntüleme durumu ve parametreleri, basit ve sezgisel
Dahili "izole voltaj plakası", 1: 1 veya 50: 1 ark voltaj girişi ile eşleşebilir
Akıllı ark voltajı, kontrol doğruluğu, manuel hız, otomatik hassasiyet ve diğer ayarlanabilir parametreler
Doğrudan kesme makinesine yerleştirilebilen hepsi bir arada konsol, tam özellikli, kompakt gövde,
Yüksek hassasiyetli voltaj toplama, PWM kontrollü DC motor, sorunsuz çalışma, yüksek hassasiyet
5. Alev Kesme Tabancası:
Tüm makine yüksek kaliteli dövme çelikten imal edilmiştir.
Eşit basınç yapısını benimsemek
Muhafaza borusunun dış çapı 30 mm ve 32 mm'dir.
Beş farklı uzunlukta muhafaza borusu: 180 mm, 250 mm, 370 mm, 450 mm
Raf dört farklı pozisyonda monte edilebilir (her pozisyonda 90 ° ayrı)
30 derecelik konik yüzeye sahip eşit basınçlı kesme ucuna uygulanabilir
6. Avustralya FASTCAM (Standart Sürüm) Yazılımı:
Avustralya FASTCAM (Standart Sürüm) yazılımı, otomatik yerleştirme ve ortak taraf için standart yazılımdır, parçaları kesmek için CAD grafiklerini veya bilgisayar grafiklerini G koduna dönüştürebilen SMARTNEST (Uzman Sürümü) veya FASTCAM (Uzman Sürümü) seçmeniz gerekir, G kodu dosyaları USB'ye geri yüklenecek ve kesme makinesine girilecek, ardından kontrolör G kodunu otomatik olarak kesme programına dönüştürecektir.Bu tür bir ürün, program iletimi için uygun USB arayüzü ile donatılmıştır.Yuvalama yazılımında yarık telafisi değerini ayarlayın.Program yazılımı ZZ-TL (isteğe bağlı FASTCAM), AutoCAD tabanlı otomatik programlama ve yerleştirme sistemidir, Her türlü CNC kesme makinesi için tasarlanmıştır, kullanıcıların çizim, programlama ve yerleştirme konusunda en üst düzeyde yardımcı olabilir, yalnızca kullanımı kolay değil, aynı zamanda ayrıca kullanıcılar için bariz ekonomik faydalar sağlar.
- Çizim yöntemi: Parça çizimi, yerleştirme ve DXF, DWG dosya veri işleme için AutoCAD'in güçlü çizim işlevinden yararlanma;gerekli kesme kodlarını otomatik olarak oluşturur.
- Kesme işlemi: kesme noktası köşeden veya kenardan olabilir;dairesel veya doğrusal kesmeyi seçebileceğiniz kesme yolu;yarık telafi işlevi, gerçek kesme yörüngesini hesaplayabilir;kesme yolu ve yönü isteğe göre ayarlanabilir.
- Yuvalama şu anlama gelir: çevirme, döndürme, çoğaltma, yansıtma, ölçekleme, dizi vb. gibi parça çizimlerinde AutoCAD'in ücretsiz çalışmasına dayalıdır.
- Ekran simülasyonu: gerçek kesme işlemi yörüngesi ekranda simüle edilebilir, kesme işlemini simüle edebilir ve yakınlaştırabilir, keyfi hareket edebilir.
- Akıllı yerleştirme yazılımı, R12, R13, R14, A4, 2002, 2004, 2005, 2007 ve diğer AutoCAD sürümlerini destekler.

parametreler:
