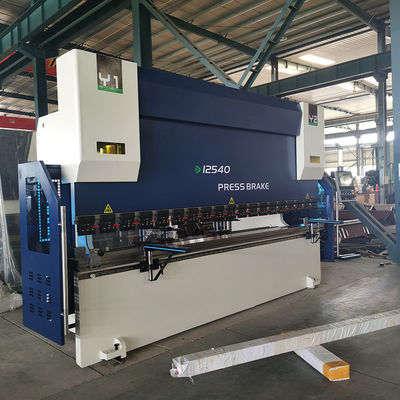

metal plaka bükme makinesi, servo hidrolik pres fren makinesi, cnc tam otomatik plaka katlama makinesi
Katlanmış sac bükme makinesi, üst ve alt kalıbın farklı şekillerini kullanarak yüksek üretkenliğe ve yüksek çalışma doğruluğuna sahiptir, çeşitli şekillerde bükülebilir eserlere bükülebilir, bir seferde inme, çok sayıda sonra sac bükme şekillendirme olabilir. bükme, ilgili ekipmanla donatıldığında iş parçasının şeklinde daha karmaşık hale gelebilir, ayrıca bir zımba yapabilir.
Ürün yapısı
1. UG (sonlu elemanlar) analiz yöntemini kullanma, bilgisayar destekli optimizasyon tasarımı, güzel görünüm.
2. Makine, işin plaka kalınlığındaki değişikliklerden veya ciddi aşırı yük kazasının neden olduğu "V" oluğunun yanlış seçiminden kaynaklanmayacağından emin olmak için yeterli güç ve sertlik, hidrolik şanzıman ile çelik levha kaynak yapısını benimser. , makine istikrarlı bir çalışma, kullanımı kolay, küçük gürültü, güvenli ve güvenilir özelliklere sahiptir.
3. Seri üretim sırasında bükülme açısının tutarlılığını sağlamak için kayar bloğun alt ölü noktaya tekrarlanan konumlandırma doğruluğunu sağlamak için yağ silindirine mekanik bir blok yerleştirilmiştir.
4. Dahili stresi ortadan kaldırmak için entegre tavlama benimsenmiştir ve makine çerçevesi, yağ silindirinin, kılavuz rayın ve çalışma masasının montaj yüzeyinin hassasiyetini sağlamak için CNC zemin delme ve freze makinesi tarafından işlenir.
5. Tüm çerçeve paslanmalı ve pas önleyici boya ile püskürtülmelidir.
Çalışma kaydırıcı yapısı
1. Makine hidrolik ve elektrik kontrolünü benimser, kayma vuruşu istendiğinde ayarlanabilir ve inching, yarı otomatik, otomatik vb. gibi eylem özelliklerine sahiptir. İnching özelliklerinin kullanılması kalıp testi ve ayarını kolaylaştırabilir.
2. Yukarı hareket eden bükme makinesi tasarımı, aynı anda çalışan çift yağ silindiri, dengeli çalışma, kullanışlı, güvenli (servo motor, DA41 sistemi ve Açı programlama ile donatılmış Y ekseni silindir strokunu ayarlar).
3. İş parçasının doğruluğunu sağlamak için perdahlama işlevi sırasında ölü noktanın alt kısmında.
4. İlgili ulusal standartlar koşulunda, artı veya eksi 45´lik bükme açısı hassasiyeti (standart JB/ t22572-2011)
5. Yavaş iniş kontrolü fonksiyonu ile operatör iş parçasını daha iyi kontrol edebilir.
hidrolik sistem
1. Hidrolik sistem (Bosch rexroth, Almanya) hızlı aşağı kayma, yavaş aşağı kayma, çalışma hızı bükme, hızlı geri dönüş ve yukarı ve aşağı işleminde kızağın hızlı durma eylemlerini gerçekleştirebilir.
2. SUNNY dişli pompa, yüksek basınca ve düşük gürültüye dayanabilen yağ pompası için benimsenmiştir.
3. Petrol boru hattı, Alman süngü eklemi ve galvanizli soğuk çekilmiş boru kombinasyonunu benimser ve yağ sızıntısı olgusunun üstesinden gelmek için sızdırmazlık halkasının değiştirilmesi gerekmez.
4. Japon NOK şirketi, iyi sızdırmazlık performansı, güvenilir çalışma ve uzun hizmet ömrü ile sızdırmazlık halkası olarak seçilmiştir.
5. Makine, nominal yük altında sürekli çalışabilir, hidrolik sistemde sızıntı yoktur ve yüksek hassasiyetle sürekli olarak stabildir.
Kaydırıcı senkronizasyon kontrolü
Bükme makinesi slayt vuruş senkronizasyonu, mekanik ve hidrolik senkronizasyon mekanizmasının kullanımı, basit yapı, istikrarlı ve güvenilir, makine gerekli senkronizasyon doğruluğu ile, genellikle uzun süreli kullanımı sürdürmek için düzenli bakıma ihtiyaç duymaz.
Uzak durduktan sonra
1. Servo motor, arka tutucunun ayarını çalıştırır.
2. Geri döndürmez vida, hassas bilyalı vida ile konumlandırılır ve yüksek hassasiyetli lineer kılavuz ray ile desteklenir.
3.H tipi senkron kayış senkron tekerlek tahriki, yüksek iletim doğruluğu, düşük gürültü.
4. Yukarı ve aşağı ayarlanabilir ince ayar durdurma parmağını daha yüksek hassasiyetle benimseyin ve soldan ve sağdan herhangi bir parçaya hareket eden durdurma parmağının hassasiyetini sağlayan kiriş üzerindeki çift doğrusal kılavuz raydan sola ve sağa hareket ettirin.
DA41 sistemi
Kontrol sistemi, Hollanda'daki DELEM şirketinin DA41S kontrol sistemini benimser. Teknik özellikleri aşağıdaki gibidir:
1. X ekseni, arka stop servo motor kontrolü, kontrol hassasiyeti 0.1mm
2. Y ekseni, bükme Açısı servo motor kontrolü, kontrol hassasiyeti 0.01mm
3. Y ekseni derinlik hesabı
4. Makine çalışma süresi sayısı
５.vuruş sayısı
6. Hafıza fonksiyonunu kapatın
7.100 program depolama alanı, her programın 25 çalışma adımı vardır
8. Yüzey sayfasına hızlı erişim, büyük ölçüde uygun makine operatörleri
9. Malzeme kaçış kontrolü ve kalıp parametre ayarı işlevine sahiptir.
10. Yüksek çözünürlüklü LCD sıvı kristal ekran, şık panel tasarımı, kolay kullanım arayüzü
11. Eşsiz kısayol tuşu tasarım konsepti, kalıp programlama ve seçimi, bükme prosesi programlama ve modifikasyonu
İsviçre Cyb-touch 8 çift servo kontrolör
1.İsviçre Cyb-touch 8 çift servo kontrolör
2. Kontrolör kontrolü ve X, Y eksenlerini ayarlayın.
3.Servo sürücü kontrolü X,Y eksenleri.
4.HIWIN vidalı mil ve 0,05 mm hassasiyetle lineer kılavuz ray
5. Ön destek braketi
6.Almanya Bosch Rexroth hidrolik valf bloğu.
7.Almanya EMB boru konnektörü.
8.Almanya Siemens ana motor
9.Fransa Schneider elektrik.
10.Hidrolik ve elektrik aşırı yük koruması
11 Üst ve alt kalıplar(86°,R0.6mm,materail:42CrMo)
|
Estun E21 Denetleyici
* Serbestçe programlanabilen integral faktör
* Otomatik konumlandırma kontrolü
* Mil ödeneği ofseti
Dahili zaman rölesi
* Stok sayacı
* Arka dayama konumu göstergesi, 0,05 mm'de çözünürlük
|
|
|
Delem DA-50 Dokunmatik Serisi
DA-50 Touch serisi abkant pres kontrolleri, güçlü ekonomik abkant pres için modern, kompakt ve çok yönlü çözümler sunar
uygulamalar.
Son teknoloji abkant pres kontrolüne dayalı grafik programlama ve sayısal programlama çözümleri, optimum
esneklik.Opsiyonel DA-60 Touch serisi |
Cybelec CybTouch 8,12,15,İsviçre
CybTouch, CNC abkant presleri için özel olarak tasarlanmıştır.
Sezgisel ve canlı renkli tam dokunmatik ekrana ve yüksek işlev entegrasyonuna sahiptir.Sağlam tasarımı pano veya gövde versiyonunda mevcuttur. Büyük tuşları, çevrimiçi yardımı, basitleştirilmiş yazılımı ve operatörü sürekli olarak yönlendiren diğer birçok otomatik işlevi sayesinde,
Müşteriye özel işlevsellik güvencesi için CybTouch açık mimari konsepti.Kullanıcı dostu programlama sayesinde kolaylıkla
"sezgisel programlama" kavramı. |
|
Esautomotion S630,S640,S650 ,İtalya
Bükme için özel olarak tasarlanmış yazılımın akıllı kalbi, tüm VIS-600 ve 800 CNC'lerimizde atıyor ve böylece her tür işlemede olağanüstü performansı garanti ediyor.
Her müşterinin ihtiyaçlarına göre özel olarak geliştirilen anahtar teslimi yazılımımız, tüm bükme dizilerini optimize ederken hem 2D hem de 3D görselleştirmeye izin verir.
Eşsiz Esautomotion'un özel FLED (Hızlı Öğrenim Tasarımı) felsefesi sayesinde, makine operatörünün işini büyük ölçüde basitleştirir ve hızlandırır. |
|
| |
Opsiyonel Kurulum
Yağ Soğutma Ünitesi
Işık perdesi
Lazer Koruması
Ön Otomatik Takip desteği
Bükme Robotları |
Özel Ayak Anahtarı
Güney Kore KACON pedal anahtarı, hizmet ömrünü ve operasyonel hassasiyeti iyileştirir.Acil durdurma, yukarı ve aşağı kontrol bölümü ile.Makinenin daha güvenli ve kolay çalışmasını sağlayın.
Ayrıca çok işlevli rocker Z1, Z2 ekseni, R ekseni manuel kontrolü ile donatılabilir. |
|
|
Çeşitli Abkant Pres Aletleri
Optimize edilmiş tasarım, bükmeyi daha basit ve verimli hale getirebilir.42CrMo veya C45 yüksek frekanslı söndürme işlemi pres fren aletleri, dayanıklıdır.Paslanmayı ve güzel görünümü önlemek için özel yüzey nitrürleme işlemi seçilebilir.Özel zımba ve kalıplar iş parçasına göre özelleştirilebilir ve YUAN eksiksiz bir çözüm seti sağlar. |
Üstün Hidrolik Sistem
Entegre hidrolik sistem, hızlı yanıt.Düşük arıza oranı, makinenin güvenli, verimli ve istikrarlı bir şekilde çalışmasını sağlar.
standart serisi, galvanizli soğuk çekilmiş boru ve Alman yüksük tipi boru bağlantısı ile donatılmıştır.Yağ sızıntısı riskini azaltın
kauçuk ve kaynaklı dikişsiz borulara kıyasla %50 daha fazladır.Ve daha uzun hizmet ömrü olabilir. |
|
parametreler:
|
Takım tezgahı modeli
|
WC67K-100T/3200
|
|
Nominal basınç
|
1000 kN
|
|
Bükme uzunluğu,
|
3200 mm
|
|
Sütunlar arasındaki mesafe
|
2600 mm
|
|
Boğaz ve ağız derinliği
|
320 mm
|
|
Maksimum açılma yüksekliği
|
400 mm
|
|
Maksimum sistem basıncı
|
25mpa
|
|
Kaydırıcı hareket doğruluğu
|
Konumlandırma doğruluğu
|
±0,05 mm
|
|
Tekrarlanan konumlandırma doğruluğu
|
±0,02 mm
|
|
Ana motor gücü
|
Güç
|
7.5KW
|
|
Hız
|
1500r/dak
|
|
CNCsistem
|
modeli
|
DA41S
|
|
Yağ pompası
|
modeli
|
NB3-16
|
|
Bükme hassasiyeti
|
Açı
|
±1°
|
|
düzlük
|
±0,7 mm/m
|
