Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | W11F-4x200 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 6000-12000USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 14 gün |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 50 takım |
Kalınlık: | 4 mm | Genişlik: | 2000 mm |
---|---|---|---|
Üst silindir: | 150 mm | Ön bükme: | 4 mm |
Vurgulamak: | W11F Plaka Bükme Haddeleme Makinesi,Asimetrik Plaka Bükme Haddeleme Makinesi,Küçük Plaka Haddeleme Makinesi 2000mm |

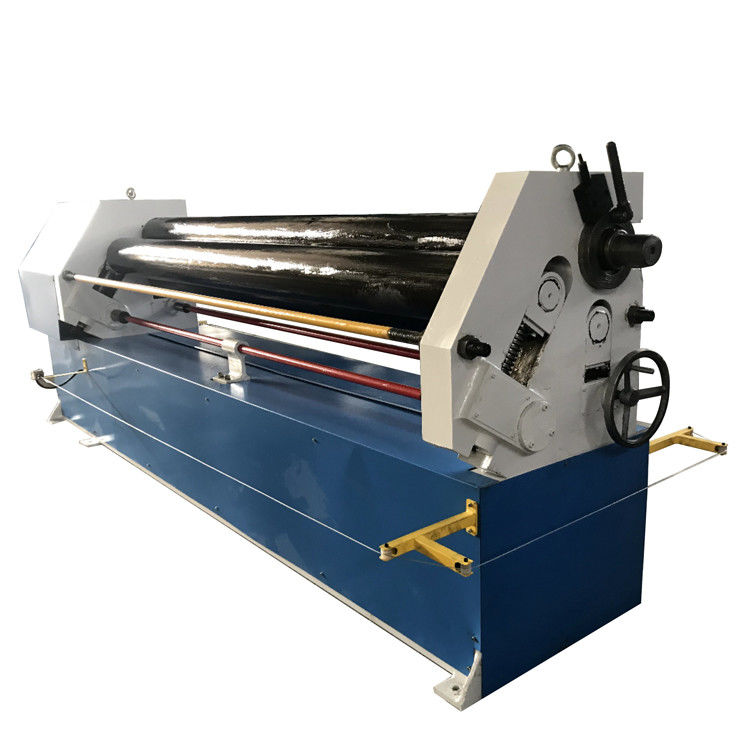

W11F serisi asimetrik ilk tutam 3 silindirli küçük levha haddeleme makinesi
W11f levha haddeleme makinesinin faydalı uzunluğu 1000 mm'den 2500 mm'ye kadardır. Geçerli kalınlık aralığı 2 ila 6 mm'dir.
Bu makine, her zaman asimetrik olarak donatılmış kullanıcı dostu tasarım ve rahat çalışma özelliklerine sahiptir.
katı rulolar ve kolay ilk sıkıştırma. Daha ince plakalar için çok uygundur.
Bükme Makinesi üretim sürecinin ana parçaları
1.Çalışan silindirler: dökme çelik külçe (kimyasal bileşim analizi): performansı kontrol edin-kaba döküm — dövme tavlama-UT kusuru — kaba işleme (mekanik testler)-ısıl işlem (sertleştirme ve tavlama) — UT kusuru — yarı finiş — finisaj — MT
2. Büyük dövme parçalar: silindir gövdesi, dişli, dişli mili dövme kaba döküm - yüzey incelemesi - kaba işleme - UT kusuru - UT kusur dedektörü ısıl işlemi - bitirme yarı bitirme - MT
3.Kaynak yapısı: raflar, şasi, tekerlek kutusu Fabrikada plaka (kimyasal bileşim analizi, mekanik özellikler testi) — ön işlem — sac kesme-kaynak dikişi UT veya RT kusuru için — tavlama işlemi — kaba işleme-bitirme — titreşim giderme— sıcak patlatma - bitirme
Özellik:
Basit ilk tutam |
Esnek manuel açılan uç |
Yüksek verimli makine işleme |
Küçük çaplı silindir bükümünde uzmanlaşın |
Paslanmaz çeliği bükmek için yüksek kaliteli katı rulolar uygulanır |
Yanal yuvarlanmaya yardımcı olmak için kolayca çalıştırılan el çarkı kullanılır |
Ürün detayları
1 RULO
Üst ve alt silindirin tümü ana tahrik silindiridir. Alt silindir el çarkı ile yukarı ve aşağı kaldırma Elektro-motor ile yan silindir başlığı yukarı ve aşağı |
|
2. Cihazı serbest bırakın Manuel açılan uç Üst silindiri belirli bir açıya çevirin, haddelenmiş metal silindir üst silindirlerin yanından düşebilir |
|
3. Ana motor Kendinden frenli motor, plakanın çok hafif hareket etmesine izin verir, bu da ilk şekillendirme sırasında faydalıdır. Döndürme, kendinden frenli bir motor, bir redüksiyon dişlisi ve zincirli bir pinyon-taç sistemi vasıtasıyla yapılır. |
|
4 Kontrol Paneli Ayrı kontrol paneli Yan rulolar için dijital gösterge
|
parametreler
modeli | Maksimum Kalınlık | Ön bükme | Maksimum genişlik | Verim sınırı (Mpa) | Üst silindir (mm) | Alt Silindirler (mm) | Yan Silindirler (mm) |
W11F-2x1000 | 2 mm | 2 mm | 1000 mm | 245 Pma | 110 mm | 110 mm | 110 mm |
W11F-2x1500 | 2 mm | 2 mm | 1500 mm | 245 Pma | 120 mm | 120 mm | 120 mm |
W11F-2x2000 | 2 mm | 2 mm | 2000 mm | 245 Pma | 130 mm | 130 mm | 130 mm |
W11F-3x1000 | 3 mm | 3 mm | 1000 mm | 245 Pma | 120 mm | 120 mm | 120 mm |
W11F-3x1500 | 3 mm | 3 mm | 1500 mm | 245 Pma | 130 mm | 130 mm | 130 mm |
W11F-4x1000 | 4 mm | 4 mm | 1000 mm | 245 Pma | 130 mm | 130 mm | 130 mm |
W11F-4x1500 | 4 mm | 4 mm | 1500 mm | 245 Pma | 135 mm | 135 mm | 135 mm |
W11F-4x2000 | 4 mm | 4 mm | 2000 mm | 245 Pma | 150 mm | 150 mm | 150 mm |
W11F-6x1000 | 6 mm | 6 mm | 1000 mm | 245 Pma | 140 mm | 140 mm | 140 mm |

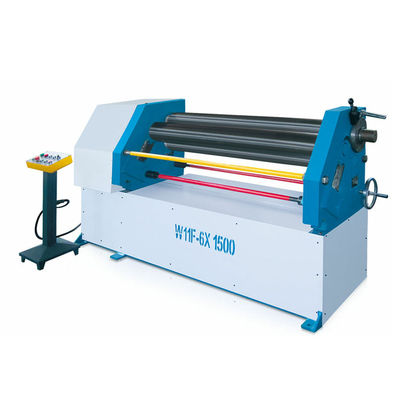

W11F-6x1500 | 6 mm | 6 mm | 1500 mm | 245 Pma | 150 mm | 150 mm | 150 mm |

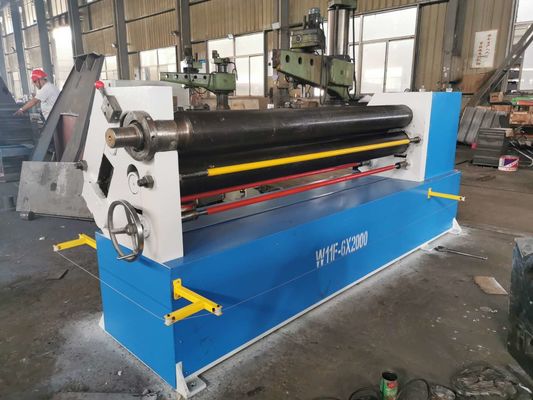

W11F-6x2000 | 6 mm | 6 mm | 2000 mm | 245 Pma | 170 mm | 170 mm | 170 mm |
