Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | SB63NC |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 9000-16000USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 25 gün |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 50 takım |
Kontrol sistemi: | NC birimi | Maksimum bükme kapasitesi: | Φ63x3mm |
---|---|---|---|
Bükülme yarıçapı: | 50~280mm | bükme açısı: | 0~195° |
Geçerli mandrel uzunluğu: | 2800mm | Bükme doğruluğu: | ±0.15° |
Vurgulamak: | SB63NC CNC Boru Bükme Makinası,CNC Boru Bükme Makinası 2800mm,cnc hidrolik boru bükücü |
SB63NC Alüminyum Boru E Bükücü, Spor Ekipmanları Tesisi Boru Boru Bükme Makinesi
Yarı otomatik NC boru bükme makineleri, CNC modellerine göre daha düşük maliyetli CNC boru bükme makinelerine alternatif olarak tasarlanmıştır.Boru ve boru büküm işlerinde hedefinize en ekonomik şekilde ulaşmanıza yardımcı olacaktır.
Çalışmayı kontrol etmek için tek çipli bir NC ünitesi kullanır.Besleme ve döndürme manuel olarak konumlandırılır, bükme bir hidrolik silindir tarafından kontrol edilir.Basit büküm parçalarını veya orta hacimli basit çok düzlemli parçaları bükmek için uygundur.
Paslanmaz çelik, alüminyum, bakır, karbon çeliği vb. gibi çeşitli malzemeleri bükmek için kullanabiliriz.
parametreler
parametreler | SB63NC |
Kontrol sistemi | NC birimi |
Maksimum bükme kapasitesi | Φ63x3mm |
Bükülme yarıçapı | 50~280mm |
bükme açısı | 0~195° |
Geçerli mandrel uzunluğu | 2800mm |
Bükme hızı | 45°/sn |
Bükme doğruluğu | ±0.15° |
Ana motor gücü | 5.5Kw |
Sistem hidrolik basıncı | 12MPa |
Soğutma sistemi | su soğutma |
Boy | 3800×1050×1300mm |
Özellikler / Ekipman :

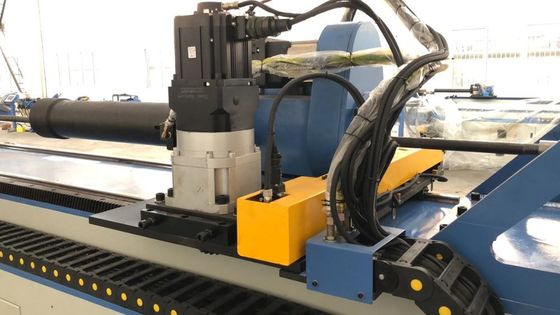

Hidrolik ile bükme kolu (C ekseni), hidrolik ile kelepçe kalıbı, hidrolik ile basınç kalıbı
Hidrolik ile kalıp hareketi (Ana kelepçe, basınç kelepçesi, mandrel, güçlendirici)

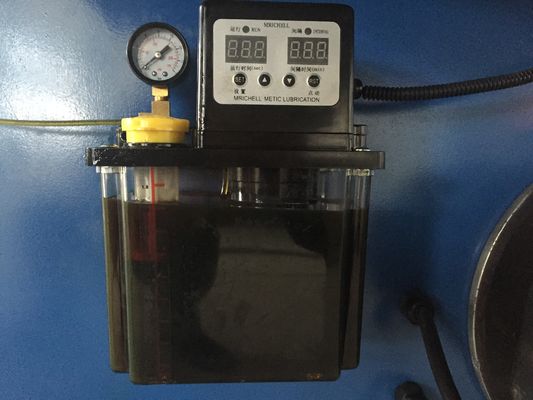

Boru mekanik durduruculu, otomatik mandrel yağlamalı (kalın yağlama yağı için uygun değildir), beklenen mandrel geri çekme ünitesi Beklenen mandrel geri çekme ünitesi.İthal özel kontrol sistemini benimser.Yüksek stabilite ile.
Standart olarak su soğutma sistemi, seçenek: fanlı soğutucu veya klima
İşlem hızı hızlıdır ve alayı yüksektir.Yüksek hız için uygundur.
Manuel, kademeli, otomatik, ayar, program değiştirme, tek adım vb. fonksiyonlara sahiptir.
Verimli, ekonomik bir otomatik boru bükücü olan PLC tarafından kontrol edilen bir NC otomatik bükme makinesidir.
Operasyon paneli ve PLC kontrol sistemi benimsenmiş, basit mod menüsü, doğru, hızlı, eksiksiz
elle çalıştırılan, inching, teklif ayarı, değişen program fonksiyonları.
Makinede yüklü bir takım takım.
Çalışması kolay ayak pedalı ve acil durdurma operasyon çubuğu.
Müşterinin gereksinimlerine göre volatge.
NC boru bükücü, mikrobilgisayar tarafından kontrol edilir |
Manuel kontrol, yarı dairesel kontrol ve tam otomatik kontrole sahiptir. |
Aşırı yük otomatik koruma |
Makine arızalarının ve operasyonel arızaların otomatik tespiti |
Mobil ayak pedalı acil durdurma işlevine sahiptir |
Ekran dokunmatik düğmeyi gösterir |
Otomatik hafıza fonksiyonu |
Elektrik kesintisi otomatik koruma fonksiyonu |
Aletler:
Standart aletler: bükme kalıbı, sıkıştırma kalıbı, basınç kalıbı.
İsteğe bağlı araçlar: silecek kalıbı, mandrelbükme sırasında işlenmiş borunun deformasyonunu ve buruşmasını etkin bir şekilde kontrol etmek.Mandrel olmadan bükme nispeten basittir.Genel olarak, 6-8 mm'lik bir tüp gibi, kendi başına daha fazla desteği olan küçük çaplı bir tüp, mandrel kullanmak gerekli değildir ve eliptiklik, tüpün dış çapının %5'i içindedir.Büyük bükülme yarıçaplı ve kalın duvarlı bazı galvanizli borular ve demir borular da mandrelsiz yapılabilir.Ancak, bükülme yarıçapı küçük ve çapı büyük olan ince cidarlı borularda, borunun iç cidarını desteklemek için bir mandrel kullanılmalıdır.
Araçlar malzemesi: esas olarak boru malzemesine ve bükülme zorluğuna göre seçilir.Yaygın malzemeler 45#, Cr12, endüstriyel naylon, 42MrMo, bakırdır.Genel olarak, 42MrMo kullanıyoruz, vakumla söndürülüyor, yüzey nitrürleniyor ve kalıbın aşınma direncini sağlamak için kalıp yüzeyinin sertliği HRC55'ten az değil.
Araçlar boyutu: farklı boruların bükülme yarıçapına göre özelleştirilmiş.

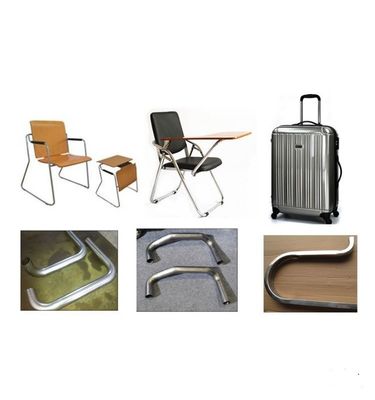

Örnekler:
