Menşe yeri: | Çin |
Marka adı: | YUAN |
Sertifika: | CE,ISO,UV |
Model numarası: | 2200x6000 mm |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 6000-25000USD |
Ambalaj bilgileri: | tahta kutu |
Teslim süresi: | 25 gün |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | 50 takım |
İsim: | Portal CNC Alev ve Plazma Kesme Makinası | Motor tipi: | Motor tipi |
---|---|---|---|
Voltaj: | 220V/380V | Uygulanabilir Endüstriyel: | Üretim tesisi |
Kontrol sistemi: | FastCam veya özelleştirilmiş | Kesme malzemesi: | Metal Paslanmaz Çelik Karbon Çelik Alüminyum |
Vurgulamak: | 6000mm / dak Hava Plazma Kesme Makinesi,UL Hava Plazma Kesme Makinesi,12m plazma ark kesme ekipmanı |

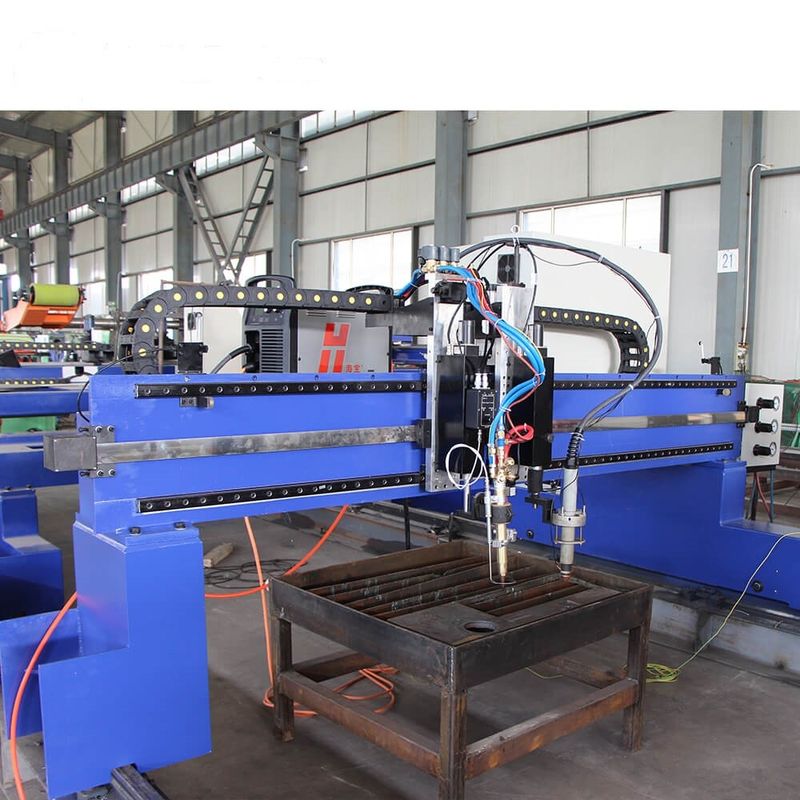

12 Metre Gantry CNC Alev ve Plazma Kesme Makinesi
Ağır hizmet tipi portal tipi çerçeve yapısı, kiriş, kutu tipi kaynaklı bir yapı, deformasyon yok, yüksek verimli ikili tahrik, kompakt yapı, genel tavlama, kaynak stresini tamamen ortadan kaldırma, kalın ve atmosferik görünüm, kararlı ve güvenilir performans benimser. kesme makinası endüstrisindeki en standarttır.Yanal açıklıkları 3m, 4m, 5m, 6m|8m ve diğer özelliklere sahip, her ikisi de ikili tahrikli, çift eksenli lineer kılavuzlu, 4m yanal ölçü için standart, etkili kesme aralığı: 3,2m Uzunlamasına ray uzunluğuna sahip evrensel bir CNC kesme makinesi otomatik ateşleme ile özelleştirilmiş, tek alev veya tek plazma kesme yöntemi;alev ve plazma kesme moduna da eklenebilir.Boyuna rayın uzunluğu bölüm başına 2 m'dir.Uzatma rayı, kullanıcının gereksinimlerine göre yapılandırılabilir ve kirişin açıklığı genişletilebilir.Kullanıcı gereksinimlerine göre birden fazla torç veya eğim kesilebilir.
parametreler:
Kalem | Şartname | ||||
Yatay iz alanı (mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
Etkili kesme genişliği (mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
Genel genişlik (mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
Kesme modu | sadece alev, sadece plazma, alev ve plazma | ||||
sürüş yöntemi | X ve Y eksenleri için kremayer ve pinyon tahriki | ||||
Sürüş modu | çift taraflı sürüş | ||||
Alev kesme kalınlığı | 6-200mm | ||||
Plazma kesme kalınlığı | 0-50mm(plazma güç kaynağına göre) | ||||
Hız kesmek | 0-6000mm/dak | ||||
Boş vuruş hızı | 0-10000 mm/dak | ||||
Otomatik yükseklik kontrolörü | alevle kesme için kapasitif yükseklik kontrolü | ||||
plazma kesme için ark voltajı yükseklik kontrolü |
Uygulamalar
Bu makine esas olarak büyük panellerin hassas kesimi için kullanılır.Çelik levhaların kullanım oranını ve kesme verimliliğini büyük ölçüde artırabilen, yüksek verimlilik ve enerji tasarrufu sağlayan bir tür kesme ve kesme ekipmanıdır.Bu makine uzun süre durmadan sürekli çalışabilir.Düşük karbonlu çelik (alevli kesme) ve yüksek karbonlu çelik, paslanmaz çelik, alüminyum, bakır vb. gibi demir dışı metalleri (plazma kesme) kesebilir. Makine, otomobil, gemi yapımı, petrokimya, askeri, metalurjide yaygın olarak kullanılır. , havacılık, kazan, basınçlı kap ve diğer endüstriler.EL, lokomotif vb. CNC kesim makinemizin tüm özellikleri ve bileşenleri istek üzerine özelleştirilebilir.Bir CNC kesme makinesi üreticisi ve tedarikçisi olarak, CNC kesme makineleri, alevli kesme makineleri, su altı plazma kesme makineleri.masaüstü CNC kesme makinesi ve daha fazla CNC makinesi sunuyoruz.Ürünlerimiz ISO9001 ve CE sertifikalıdır ve Avrupa ve Güneydoğu Asya'daki birçok ülkeye ihraç edilmektedir. Kara, deniz ve hava yoluyla uygun ulaşım olanaklarına sahibiz.
raf yapısı
Çapraz kiriş, burulmayı daha iyi ortadan kaldırabilen Alman Messel teknolojisini ve portal çerçevesini benimser.Çapraz kiriş, kutu çelik yapının dikdörtgen olmayan bir boru yapısıdır.Kaynak yapıldıktan sonra uzun süreli kullanımda deforme olmaması için iç stresi ortadan kaldırmak için tamamen tavlanır.Stabil çerçeve yapısı, kesme hassasiyetini daha yüksek ve kesme hızını daha hızlı hale getirir.
|
|
Kılavuz

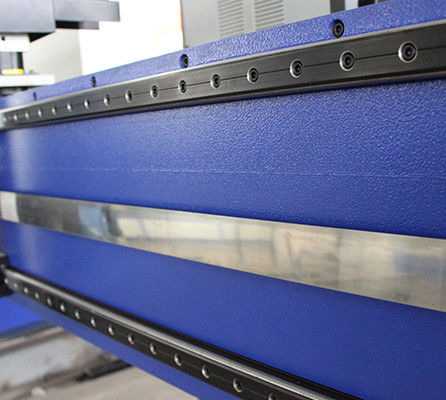

Yatay bir kızak, yüksek hassasiyet ve iyi kılavuzluk ile yerli veya ithal bir çift dingilli çekirdek lineer kızağı benimser.
Özel metalden yapılmış taşlama yüzeyli uzunlamasına kılavuz ray, yüksek mekanik hassasiyete ve aşınma direncine sahiptir.
|
|
Servo sürücü sistemi
Karakter konumu algılama, yüksek hassasiyet ve kısa hızlanma süresi işlevine sahip Panasonic servo sürücü sistemini kullanıyoruz.Tahrik sistemi, giriş ve çıkış hataları sadece 16 ark olan Japon orijinal planet redüktörünü benimser.Bu arada, enine ve boyuna dişli şanzıman yapısında, şanzıman yapısının CNC sistemi tarafından verilen talimatları doğru bir şekilde yerine getirmesini sağlamak için otomatik bir boşluk telafi cihazı eklenir.
|
|
Mekanik iletim cihazı
Tüm mekanik şanzıman sistemleri, ulusal standardın 7. Sınıfının işleme doğruluğu ile hassas dişli ve rafın birbirine geçmesini benimser.
|
|
Yerleştirme yazılımı
Sac metal kullanım oranını ve kesme verimliliğini artırmak için ortak kenar, köprü, sürekli kesme, mikro bağlantı ve diğer kesme işlemlerini seçin.
|
|
İşletim sistemi
Şangay Jiaotong Üniversitesi'nin en iyi işletim sistemini veya kullanıcılar tarafından belirlenen diğer birinci sınıf sistemleri kullanarak, çok dilli bir menü işlevine, kararlı ve güvenilir, yüksek kontrol doğruluğuna, güç kesme noktalarının bellek korumasına vb. sahiptir.
|
|
Kesme Meşalesi Kaldırma Cihazı
Kesme torcu kaldırma rafı, kesme torcunun otomatik olarak kaldırılmasını gerçekleştirmek için kullanılır.Ağır bir kesme torçunun kaldırıcı gövdesi, kılavuz akslar arasındaki lineer yatağın hareketi yoluyla mastarın üst ve alt hareketini gerçekleştirir.Torç yuvası ayrıca 360 derecelik bir çarpışma önleme işlevine sahiptir ve tüm çalışma alanında torcun güvenliğini korur.Tüm ağır kesme torcu kaldırma gövdesinin üç kaldırma modu vardır: manuel, elektrikli ve otomatik.
|
|
Basınç göstergesi ve tahliye valfi
Manometre ve kontrol vanası, operatörün gaz basıncını kesme sırasında optimum duruma göre ayarlayıp kontrol edebilmesi için merkezi kontrol panelinin üstüne monte edilmiştir.Panelde, manuel olarak ayarlanabilen ve sayısal kontrol sistemi tarafından otomatik olarak kontrol edilebilen solenoid valfi çalıştırmak için bir anahtar bulunur.
|
|
Kesme güç kaynağı
Farklı malzeme kesimi için opsiyonel plazma güç kaynakları.
|
İsteğe bağlı yapılandırma
Konik kesme cihazı
Sonsuz döner oluk kesme makinesi, çeşitli doğrusal veya eğri kombinasyon şekillerine sahip iş parçalarının V, Y, X ve K oluklarını kesmek için uygundur.Eşsiz akışkan mekanizma tasarımı büyük kolaylık sağlar.
|
|
Düz alev kesme cihazı
Karbon çelik metalin düz kesimini tamamlamak için portal CNC kesme makinesinin arkasına düz alevli bir kesme cihazı takılabilir.
|
